Тест газових форсунок ГБО 4: продуктивність, лінійність і правильний вибір

Що насправді перевіряє тест газових форсунок

Форсунки ГБО 4 дозовано подають газ у впускний колектор. Блок керування задає електричний імпульс, котушка створює магнітне поле, рухомий елемент відкриває прохід, а після завершення керування повертається на сідло. Кожен із цих етапів впливає на фактичну порцію палива.

Тому висновок «відкривається — отже, справна» неповний. Форсунка може відкриватися із затримкою, повільно закриватися, пропускати газ у закритому стані або подавати різні порції за однакових команд. На автомобілі це іноді проявляється лише на холостому ходу, після прогрівання чи під навантаженням.

Окремо перевіряють герметичність. Хороший результат за витратою не компенсує негерметичне сідло. А короткий стендовий тест не визначає майбутній ресурс форсунки: зносостійкість потребує інших випробувань.

Час відкриття, імпульс і мінімальна доза: не плутаємо терміни

Показовий приклад: у характеристиках Barracuda 120 зазначено час відкриття 1,8 мс. Водночас у таблиці ALEX 2024 року для Barracuda наведено орієнтир 2,0 мс за тиску 1,0 bar, нижче якого робота може бути нестабільною. Ці числа описують різні аспекти роботи; жодне з них не є універсальним налаштуванням для всіх форсунок.

Як читати графік продуктивності та лінійності

Спочатку подивіться на підписи осей. По горизонталі часто відкладають тривалість імпульсу, а по вертикалі — дозу за одне впорскування, сумарну витрату або відносну подачу на мілісекунду. Для цих трьох варіантів правильна форма графіка буде різною.

• Доза за імпульс: у робочому діапазоні бажане передбачуване зростання зі збільшенням команди.
• Доза, поділена на тривалість команди: показник може змінюватися через затримки відкриття й закриття навіть за досить лінійної основної ділянки.
• Відносна продуктивність: потрібно знати, що автор прийняв за 100% і чи однакова ця база для всіх кривих.

Найцікавіша ділянка часто розташована зліва — біля коротких імпульсів. Там видно поріг початку подачі, нестійку роботу або різке відхилення каналів. Проте на логарифмічній шкалі однакові відстані по горизонталі не означають однакову різницю в мілісекундах.

Для пояснення лінійної ділянки іноді достатньо наближення Q ≈ k × (t − t₀), де Q — порція, t — команда, k — коефіцієнт подачі, а t₀ — ефективне зміщення характеристики. Це спрощення: t₀ не обов’язково дорівнює паспортному часу відкриття, а поблизу мінімального імпульсу така модель може вже не працювати.

Отже, висока крива показує більшу подачу лише в умовах цього вимірювання. Вона сама по собі не доводить кращу точність, довговічність або придатність до конкретного двигуна.

Чому один довгий імпульс не дорівнює кільком коротким

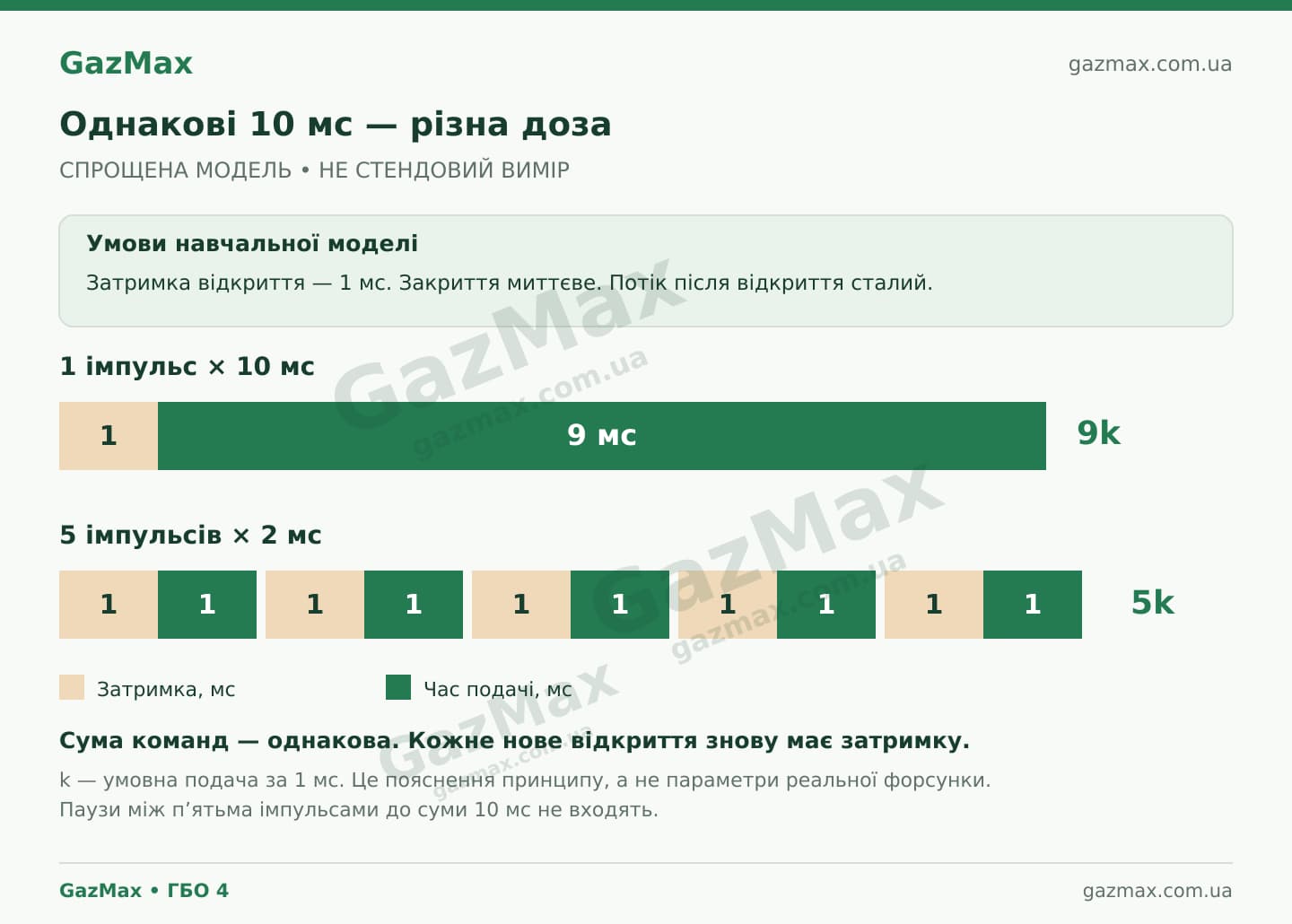

Уявімо навчальну модель: після кожної команди форсунка витрачає 1 мс на відкриття, потім пропускає сталий потік і закривається миттєво. За одного імпульсу 10 мс ефективна подача триває 9 мс. За п’яти окремих імпульсів по 2 мс — лише 5 мс сумарно: кожне відкриття знову забирає час.

Реальна форсунка складніша: є наростання струму, рух клапана, закриття та залежність від тиску. Наведений приклад не задає її мінімально допустимого часу. Він пояснює, чому рівна сума електричних імпульсів ще не гарантує рівної кількості газу.

Практичний наслідок: дуже продуктивна форсунка з великим жиклером може змусити ЕБУ скоротити газові імпульси на холостому ходу до нестабільної ділянки. При цьому на високому навантаженні запасу подачі буде достатньо. Підбирають одночасно нижню межу дозування і верхню межу продуктивності.

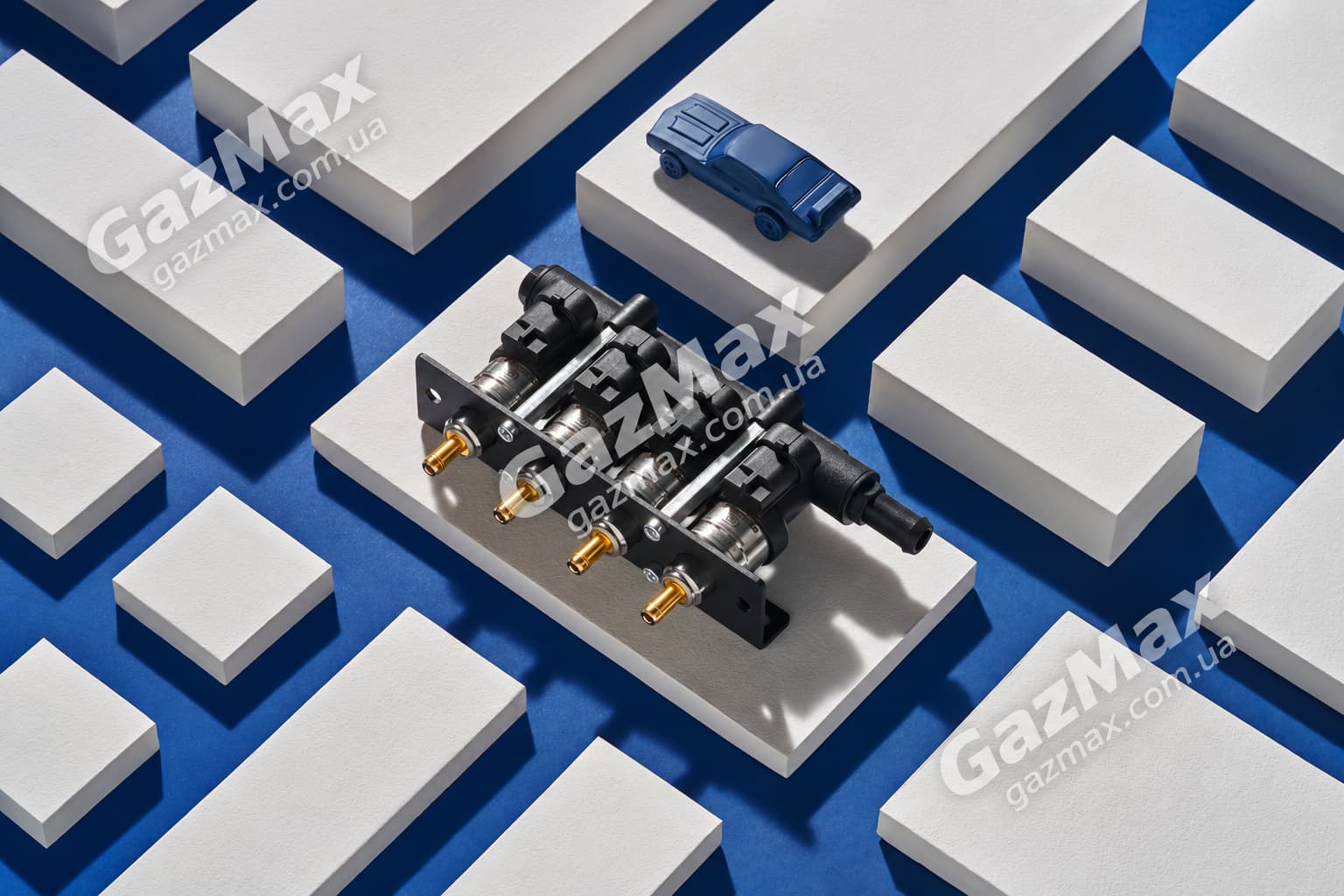

Чому рампу потрібно перевіряти в кількох режимах

Якщо чотири форсунки дали однаковий результат за довгого імпульсу, це ще не означає однакової роботи на холостому ходу. Невелика різниця затримок, тертя чи ходу рухомого елемента сильніше впливає на малу порцію.

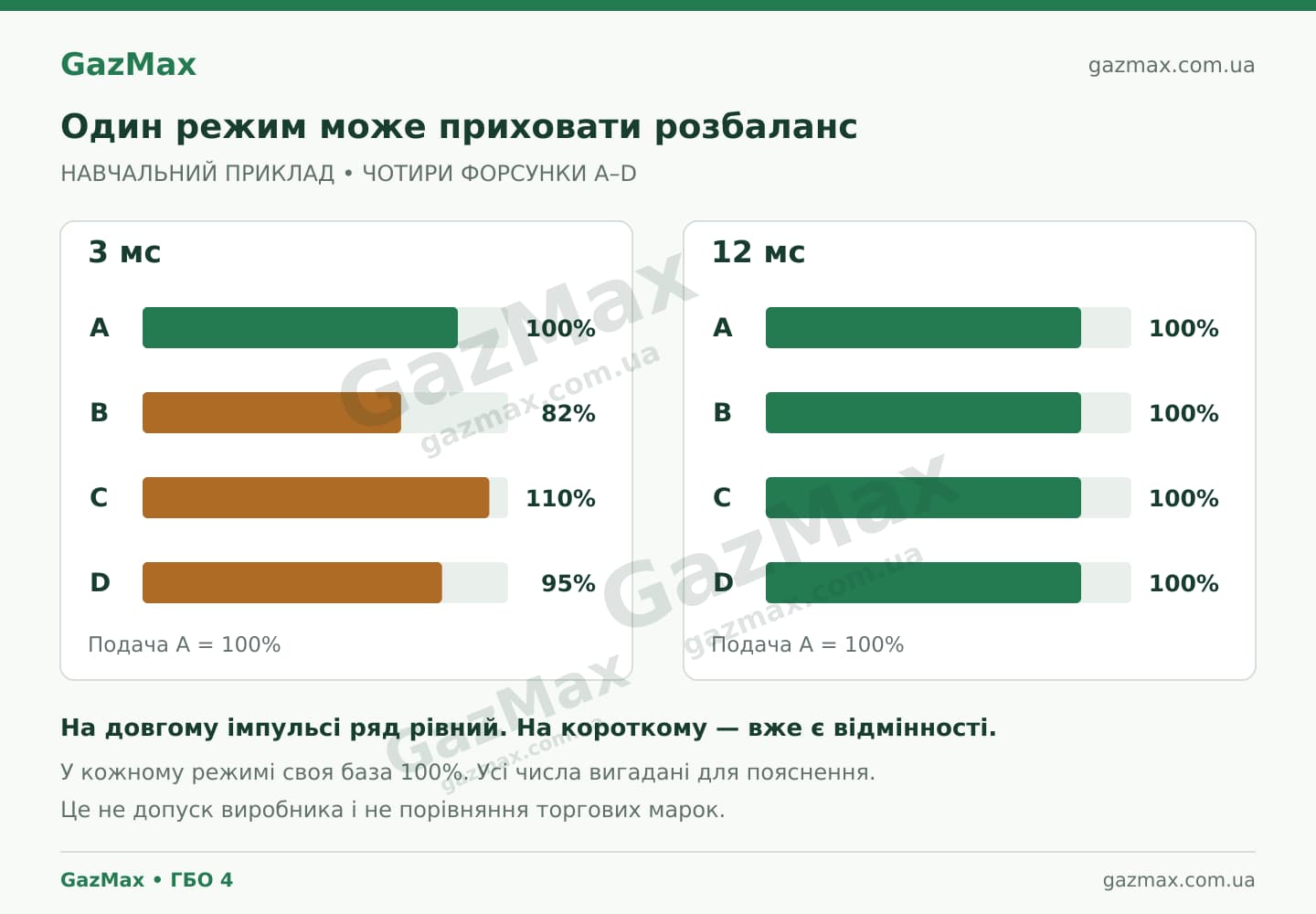

У навчальному прикладі форсунка B за короткого імпульсу подає 82% від подачі A, а за довгого — стільки ж, скільки A. Це привід дослідити поведінку на малих дозах. Числа вигадані для пояснення та не є допустимим відхиленням конкретного виробника.

Для реального висновку потрібні щонайменше короткий, середній і довгий режими в діапазоні цієї моделі, однакові умови для всіх каналів та повторний запуск тесту. Тривалість імпульсу, кількість спрацьовувань і частоту записують у протокол. Різниця результатів має бути більшою за невизначеність самого стенда.

На V6 із двома трициліндровими рампами порівнюють усі шість форсунок за спільної бази. Дві окремі «рівні» трійки можуть мати різну середню подачу.

Напруга й драйвер: чому одного опору котушки мало

Омметр допомагає виявити обрив або явну невідповідність котушки. Він не показує швидкість руху клапана, герметичність і фактичну дозу. Навіть однаковий опір не доводить сумісності двох моделей з одним профілем керування.

У системах з керуванням peak-and-hold спочатку формується струм відкриття, потім менший струм утримання. Після завершення команди драйвер має забезпечити потрібне спадання струму. Зміна цих етапів може змінити момент відкриття, нагрівання та закриття форсунки.

Тому правильний пункт у списку форсунок програми ГБО — частина налаштування. Однаковий роз’єм або схожий зовнішній вигляд не замінюють перевірки сумісності. Наприклад, сімейство HANA H2001 має варіанти з різним опором котушки; замовляти лише за кольором корпусу недостатньо.

Коли збій виникає з увімкненими фарами, обігрівом або вентилятором, варто зіставити його з напругою безпосередньо в ланцюгу живлення ГБО під навантаженням. Нормальна напруга на акумуляторі не виключає втрат у роз’ємі, проводі чи масі.

Тиск, температура і середовище: умови порівняння

Для подачі газу важливий перепад тиску між входом форсунки та впускним колектором. Якщо обидва значення абсолютні, Δp = p газу − p колектора. Не можна віднімати абсолютний тиск від показника, який програма вже подає як диференційний.

Умовний приклад: 1,5 bar абсолютного тиску газу і 0,5 bar у колекторі дають перепад 1,0 bar. Це пояснення розрахунку, а не рекомендований тиск для вашого редуктора. На турбодвигуні потрібно враховувати зміну тиску у впуску під наддувом.

Підвищення тиску змінює потік і навантаження на механізм форсунки. Тому порада «додайте тиск — і все запрацює» без перевірки нижньої межі імпульсу, редуктора та карти може погіршити дозування.

Стенд на повітрі корисний для порівняння каналів за однакових умов. Але його цифри не можна автоматично вважати реальною витратою пропан-бутану на автомобілі. Позначення Nl/min означає об’ємну витрату, приведену до нормальних умов за прийнятою методикою, а не літри рідкого газу в баку.

Температуру також записують. Прогрівання котушки змінює її електричні характеристики, а механічна поведінка може відрізнятися на холодній і гарячій рампі. У практичних обговореннях стендових перевірок майстри окремо порівнюють результати до та після прогрівання. Один замір за невідомої температури дає неповну картину.

Як зрозуміти, чи вистачає форсунок на високих обертах

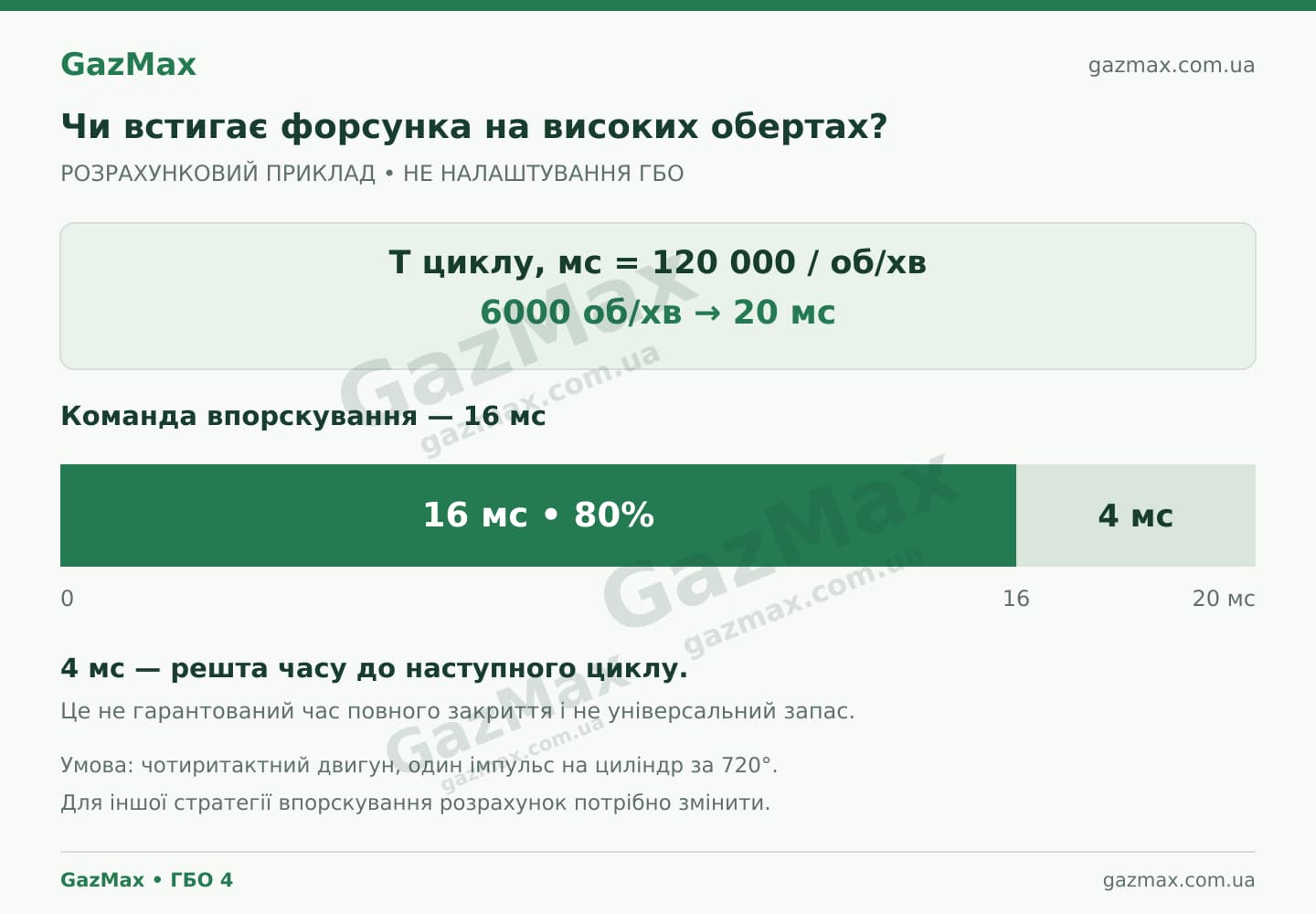

Для чотиритактного двигуна з одним послідовним впорскуванням на циліндр за цикл 720° доступний час циклу можна оцінити так:

Час циклу, мс = 120 000 / оберти за хвилину

За 6000 об/хв команда 16 мс займає 80% від 20 мс. До наступного циклу залишається 4 мс, проте це не гарантія достатнього запасу: потрібно врахувати реальне закриття, алгоритм ЕБУ та результати перевірки суміші. Для кількох впорскувань за цикл цей простий розрахунок змінюється.

Якщо газові імпульси наближаються до доступного часу, з’ясовують причину: мала пропускна здатність, недостатній перепад тиску, просідання редуктора чи обмеження у фільтрі та магістралі. Висновок «потрібні більші форсунки» роблять після аналізу цих параметрів разом.

Паспортні «к. с. на циліндр» — орієнтир для визначених умов, а не універсальна константа. Остаточний підбір перевіряють на конкретному двигуні і на малих дозах, і під навантаженням.

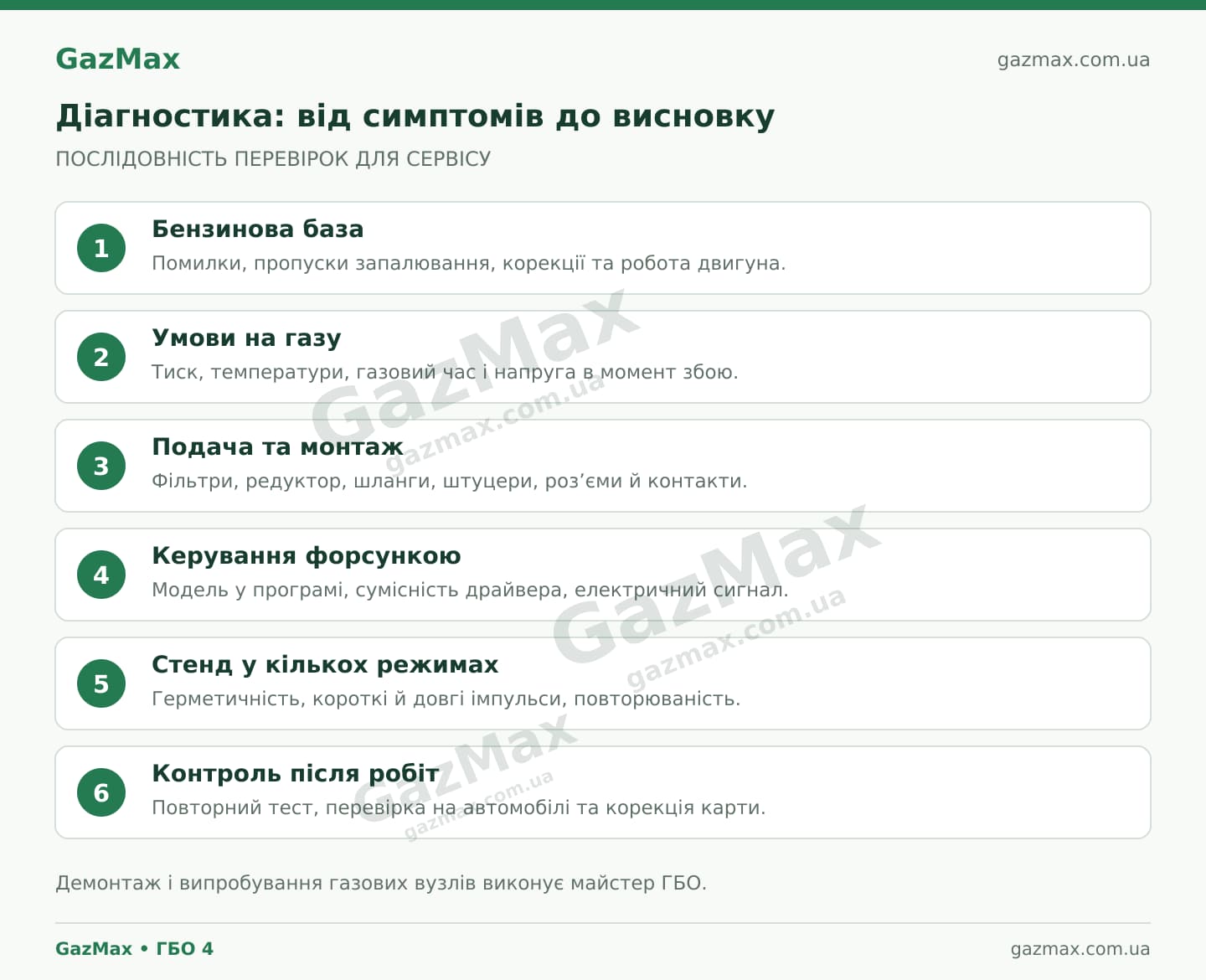

Покрокова діагностика: що перевірити до заміни

1. Зафіксуйте симптом і перевірте роботу на бензині

   Запишіть, коли виникає проблема: одразу після перемикання, після прогрівання, на холостому ходу чи під навантаженням. Збережіть помилки та умови їх появи. Якщо двигун нестабільний і на бензині, перевірку починають із його базового стану. Нормальна робота на бензині також не виключає слабкої системи запалювання, яка проявляється на газу.

2. Зніміть параметри саме в момент збою

   Майстру потрібні бензиновий і газовий часи, оберти, тиск із поясненням його типу, температури газу й редуктора, напруга та доступні паливні корекції. Скріншот справного холостого ходу мало пояснює провал, що виникає лише під час розгону.

3. Перевірте подачу газу та монтаж

   Оглядають фільтри, роботу редуктора, шланги, калібрувальні штуцери, роз’єми й контакти. Важливі перегини, забруднення та відповідність монтажу вимогам системи. Якщо автомобіль узагалі не переходить на газ, спочатку потрібен алгоритм перевірки перемикання ГБО 4.

4. Зіставте форсунки з налаштуваннями ЕБУ

   Перевіряють точну модель і модифікацію, обраний профіль у програмі, стан живлення та керувальний сигнал. За підозри на електричну проблему струмову характеристику досліджують відповідним вимірювальним обладнанням.

5. Проведіть стендовий тест усіх каналів

   Перевіряють герметичність, повторюваність і подачу на кількох імпульсах. Умови мають бути спільними: середовище, тиск, температура, живлення, драйвер, жиклери та кількість спрацьовувань. Демонтаж і випробування газових вузлів виконує майстер ГБО.

6. Повторіть вимірювання після робіт

   Після дозволеного виробником очищення, ремонту або заміни потрібні результати «до/після» та контроль на автомобілі. Завершальний етап — перевірка герметичності, налаштувань і поведінки двигуна в режимі, де була скарга.

Симптоми: що вони підказують майстру

Ця таблиця допомагає обрати наступну перевірку. Вона не дозволяє встановити несправність лише за відчуттями під час їзди.

Очищення, хід штока та заміна форсунок

У ремонтопридатних штокових конструкціях на кшталт окремих моделей Valtek хід рухомого елемента впливає на подачу й динаміку. Однаковий механічний хід усіх каналів — лише частина перевірки: різні пружини, сідла, тертя та знос можуть залишити різницю фактичних доз.

Значення ходу беруть із документації саме до моделі й ремонтного комплекту. Поширене в обговореннях «виставити всім 0,5 мм» не слід переносити на будь-яку рампу. Після регулювання потрібні перевірка герметичності та контроль подачі.

Очищення має сенс, коли конструкція й виробник допускають конкретну процедуру, а причина пов’язана із забрудненням. Воно не відновлює зношене сідло, пошкоджену котушку чи механічний дефект. Універсальна порада промити будь-яким розчинником або занурити будь-яку форсунку в ультразвук може пошкодити ущільнення та покриття.

Одну форсунку можна міняти, якщо доступна сумісна модифікація, інші канали справні, а після заміни перевірено баланс комплекту. За значного зносу всієї рампи, невідомого походження деталей або неможливості підібрати сумісний елемент доцільно оцінити заміну комплектом.

Що має бути в протоколі та що надіслати для підбору

Для підбору надішліть марку й модель автомобіля, рік, код та потужність двигуна, наявність турбіни, модель газового ЕБУ, фото рампи, маркування і роз’ємів. Якщо є діагностичний запис — додайте газовий час на прогрітому холостому ходу та параметри під навантаженням.

Старий порівняльний тест корисний для розуміння методики, але не замінює актуальної документації. Під знайомою назвою можуть існувати різні покоління: наприклад, у лінійці ALEX Barracuda 120 замінила Barracuda 115. Стан уживаного зразка також не характеризує всі нові форсунки цього бренду.
