Газовий редуктор ГБО 2: будова, робота та покрокова діагностика

Що насправді робить газовий редуктор

У балоні автомобіля пропан-бутан зберігається під тиском, переважно в рідкому стані. Для звичайної змішувальної системи або розподіленого впорскування парової фази такий стан палива на вході у двигун не підходить. Потрібно знизити тиск, випарувати LPG і забезпечити передбачувану подачу за різного навантаження. Ці завдання поєднує редуктор-випарник.

Редуктор не є насосом і не нагнітає газ. Паливо рухається завдяки різниці тисків, а клапани обмежують його потік. Тепло для випаровування надходить переважно від охолоджувальної рідини двигуна. Тому справність газової частини та правильний підігрів однаково важливі.

Тиск у балоні та робочий тиск — різні поняття

Тиск насиченої пари пропан-бутану залежить від температури та складу суміші. Тому його не слід вважати постійною величиною або точним показником залишку палива. Поки в балоні одночасно є рідина і пара, зв'язок між тиском та кількістю літрів не такий, як у балона зі стисненим газом.

Окремо існує максимально допустимий вхідний тиск, зазначений у характеристиках обладнання. Він описує межу, на яку розрахований компонент, а не налаштування для двигуна. Так само тиск першого ступеня та вихідний тиск — не одна й та сама точка вимірювання. Перш ніж оцінювати будь-яку цифру, треба уточнити місце й умови вимірювання.

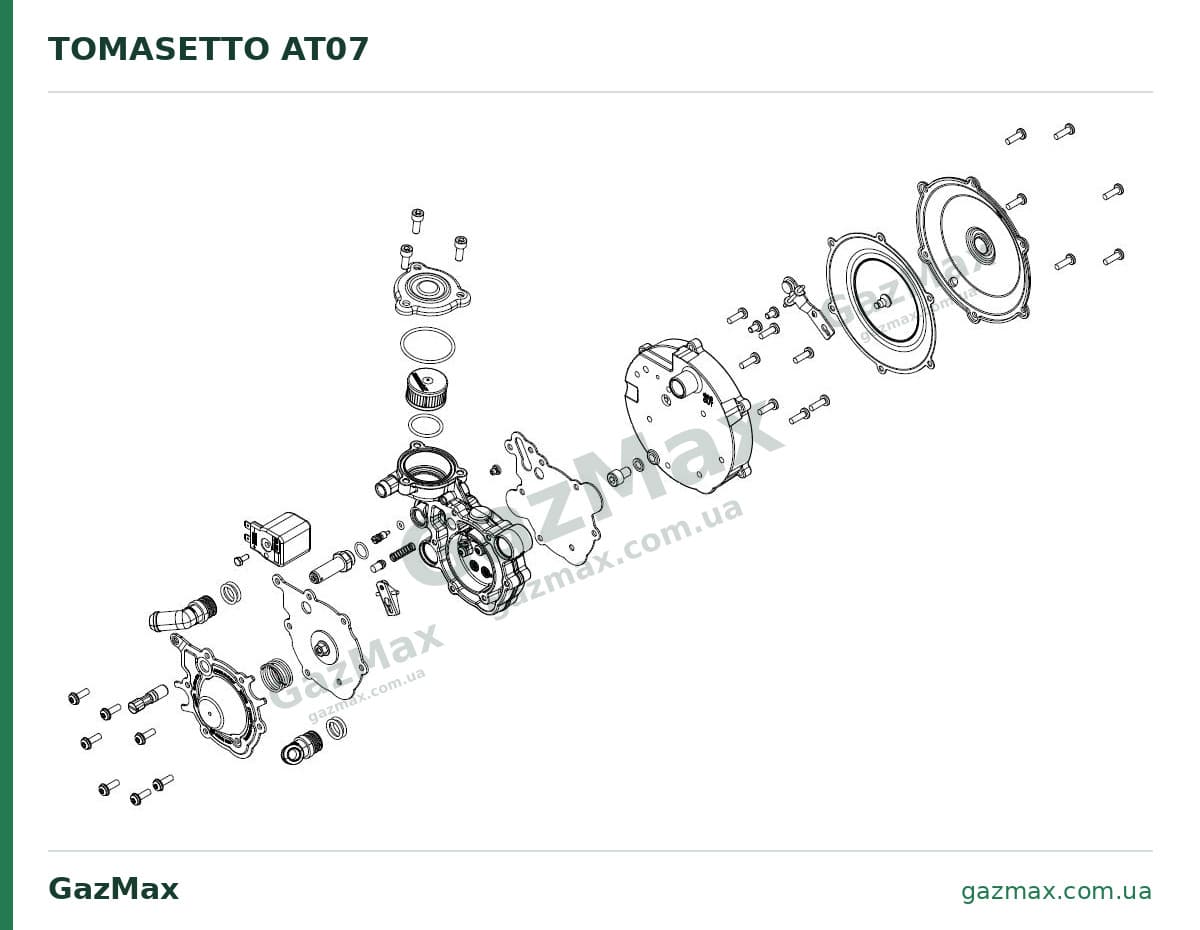

Карта вузлів: що всередині редуктора та за що відповідає

Щоб зрозуміти несправність, корисно розділити редуктор на кілька функціональних вузлів. Слово «мембрана» часто використовують як назву всього механізму, хоча подачу газу змінює зв'язка з мембрани, пружини, важеля та клапана. Заміна лише одного елемента допомагає тоді, коли причина справді в ньому.

Два ступені редуктора та друге покоління ГБО — різні поняття. Кількість ступенів описує будову регулятора. Покоління характеризує систему подачі й керування паливом у цілому. За кількістю кришок або мембран визначити покоління встановленого ГБО не можна.

Як газ проходить через двоступеневий редуктор

У AT07 вхідний фільтр та електромагнітний клапан об'єднані з редуктором. В інших конструкціях розташування відрізняється: наприклад, у Lovato RGE090 електроклапан стоїть між ступенями. Тому загальну логіку роботи варто відділяти від конкретної схеми каналів.

Вхідний фільтр та електроклапан

Фільтр рідкої фази затримує механічні домішки до їх потрапляння у робочі вузли. Проте він не перетворює паливо на хімічно чисту речовину: частина компонентів і забруднень проходить далі, а відкладення можуть утворюватися під час випаровування. Саме тому наявність справного фільтра не виключає забруднення камер та клапанів.

Електромагнітний клапан дозволяє або припиняє подачу за командою системи керування. Для AT07 слово «електронний» не означає, що електроніка безпосередньо рухає робочі мембрани. Основне регулювання всередині цього редуктора механічне. Також клацання котушки саме по собі не підтверджує достатній потік газу чи герметичність клапана.

Перший ступінь: зниження та стабілізація тиску

Газ потрапляє через клапан у камеру першого ступеня. На мембрану діє тиск у камері, а пружина створює протидію. Через важіль, або коромисло, рух мембрани змінює відкриття клапана. Коли тиск зростає, механізм обмежує надходження; коли газ витрачається й тиск падає — збільшує його.

Це механічний зворотний зв'язок: редуктор постійно пристосовується до витрати. Важливі не лише цілісність гуми, а й її еластичність, стан пружини, вільний хід важеля та чистота сідла клапана. Затверділа мембрана може змінювати роботу вузла навіть без видимого розриву.

Другий ступінь: подача відповідно до розрідження

Після першого ступеня газ проходить до другого. Його велика чутлива мембрана реагує на різницю тисків, пов'язану з роботою змішувача, і через важіль керує вихідною подачею. Коли двигун споживає повітря та газ, механізм відкриває потрібний прохід. Коли потреба зменшується — обмежує потік.

Не варто уявляти два ступені як два однакові регулятори з однаковими завданнями. Перший готує стабільніші умови після балона, другий забезпечує чутливу взаємодію зі змішувачем. Вихідний режим AT07 залежить від змішувача; налаштування тиску від редуктора ГБО 4 сюди переносити не можна.

Навіщо велика мембрана та як працює змішувач

Мембрана перетворює різницю тисків на механічне зусилля. За однакової різниці тисків більша робоча площа дає більше зусилля. Це дозволяє реагувати на невелике розрідження, а не чекати великого перепаду. Еластична гума та легкий рух механізму тут мають вирішальне значення.

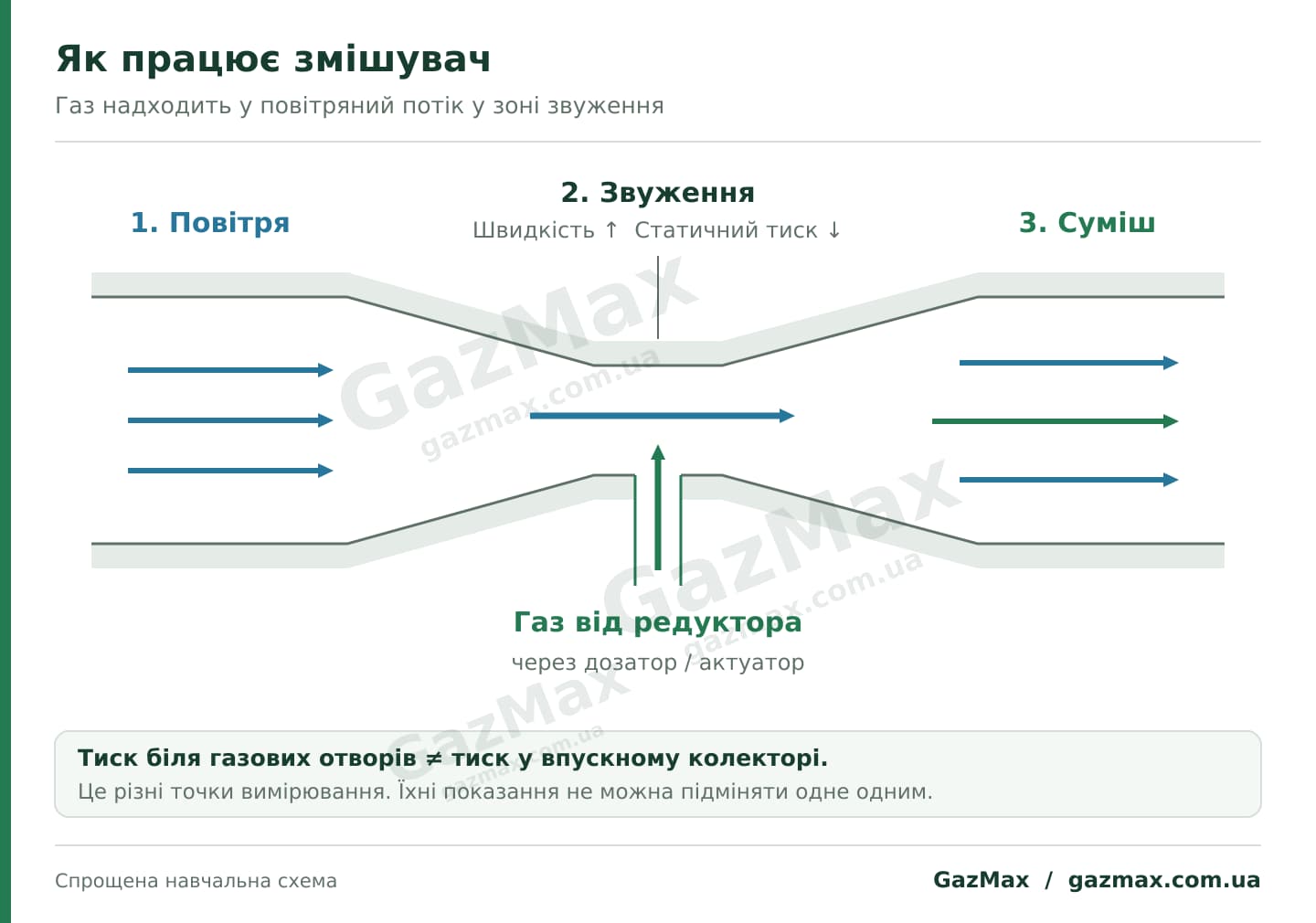

У звуженій частині змішувача повітря рухається швидше, а статичний тиск зменшується. Через газовий канал паливо надходить у цей потік. Тому робота залежить від узгодження редуктора, змішувача, дозувального елемента та повітряного тракту. На системах із лямбда-регулюванням дозування додатково коригує електронно керований актуатор.

Розрідження біля газових отворів змішувача та розрідження у впускному колекторі — різні величини. Під час відкриття дроселя розрідження в колекторі може зменшуватися, водночас потік повітря через змішувач зростає. Пояснення «більше газу на педалі — більше вакууму скрізь» некоректне.

Підсмоктування повітря, невідповідний змішувач, негерметичний газовий шланг або зміна опору повітряного фільтра можуть порушити суміш без поломки редуктора. Якщо гвинтами вдається налаштувати холостий хід, але зникає тяга, перевіряти треба весь тракт, а не лише мембрану.

Що відбувається під час запуску, розгону та зупинки

Редуктор працює в умовах, які постійно змінюються. Один справний холостий хід не перевіряє всю систему: він потребує значно меншої подачі та кількості тепла, ніж розгін. Орієнтуйтеся на той режим, у якому виникає симптом.

Поведінка індикатора також залежить від блока керування. Наприклад, у BINGO-M миготіння може означати очікування потрібної температури чи обертів. Це ще не ознака заклинювання редуктора. Діагностична програма допомагає побачити, яку саме умову система очікує.

Чому редуктор підігрівають і звідки береться обмерзання

Випаровування LPG потребує тепла. За значної витрати газ інтенсивно охолоджує редуктор, і навколишнього теплого повітря недостатньо для надійної роботи. Через окремі канали корпусу циркулює антифриз, який переносить тепло від двигуна. Це робочий елемент системи, а не додаткова зручність для зимового запуску.

Прогрітий двигун не гарантує прогрітого редуктора. Повітряна пробка після заміни антифризу, перегнутий шланг, недостатній рівень рідини або невдала точка підключення можуть обмежувати циркуляцію. На деяких автомобілях треба враховувати клапани керування опалювачем: підігрів редуктора не повинен зникати через зміну налаштування клімату.

Діагностична підказка — коли саме з'являється проблема. Якщо на холостому ходу все добре, а під навантаженням редуктор різко охолоджується та двигун втрачає тягу, перевіряють теплообмін разом із пропускною здатністю газового тракту. Якщо збій почався після робіт із системою охолодження, насамперед перевіряють циркуляцію та видалення повітря.

Як відрізнити проблему підігріву від нестачі подачі

Порівнюють не лише дві температури, а й послідовність подій. Якщо спочатку падає температура редуктора або газу, а слідом зникає тяга, перевірка теплообміну має пріоритет. Якщо температура залишається стабільною, а подача провалюється лише за великої витрати, перевіряють фільтри, клапани, магістраль і відповідність редуктора навантаженню. Обидві несправності можуть існувати одночасно.

Важливо знати, де стоїть датчик. Датчик у віддаленому шлангу може показувати температуру рідини в цій точці, тоді як сам редуктор охолоджується. Різниця температур між входом і виходом теж не має однієї універсальної норми: вона залежить від потоку антифризу, витрати газу та конструкції. Майстер перевіряє показання й фактичну циркуляцію, а не робить висновок за одним числом.

Гвинти чутливості, холостого ходу та дозатор: у чому різниця

Гвинт чутливості змінює умови роботи механізму другого ступеня, зокрема попереднє зусилля пружини. Він впливає на реакцію редуктора на розрідження. Гвинт холостого ходу, якщо передбачений конструкцією, регулює окремий канал подачі. Дозатор у газовому шлангу обмежує прохід до змішувача. Це три різні функції.

У AT07 після оновлення конструкції гвинт чутливості перенесли з бокової частини вперед. Тому колір гвинта, його положення на чужому фото або порада для іншого року випуску не замінюють ідентифікацію моделі. Так само немає універсальних «двох обертів» для будь-якого двигуна та змішувача.

Налаштування виконують на справному, прогрітому обладнанні з контролем складу суміші та роботи системи у різних режимах. Підвищення подачі не усуває підсмоктування повітря, забитий фільтр або слабкий підігрів. Воно може лише приховати один прояв і погіршити інший.

Що показує актуатор і чому автоналаштування не ремонтує механіку

У змішувальній системі з лямбда-регулюванням актуатор змінює прохід у газовому тракті за командою контролера. Тому два зовні схожі автомобілі з однаковим редуктором можуть потребувати різної процедури налаштування. Спочатку встановлюють, чи є ручний дозатор, кроковий актуатор або інше рішення, і який блок ним керує.

Якщо керування постійно намагається збільшити подачу до встановленої межі, це привід шукати нестачу газу, зайве повітря або некоректний сигнал суміші. Якщо постійно зменшує — перевіряти надлишкову подачу та достовірність зворотного зв'язку. Саме число кроків не є універсальною нормою: важливі напрям корекції, дозволений діапазон і реакція суміші. Положення у програмі також не доводить, що забруднений механізм фізично перемістився.

Процедура адаптації залежить від контролера. Інструкція BINGO-M передбачає навчання на підвищених обертах і подальшу перевірку холостого ходу за лямбда-сигналом. Переносити на неї порядок дій від іншого ГБО неправильно. До адаптації усувають витоки, проблеми запалювання та підігріву; після неї перевіряють роботу під навантаженням.

Чим редуктор зі змішувачем відрізняється від ГБО 4

Для багатьох редукторів ГБО 4 із підключенням до колектора важливий саме диференційний тиск. Наприклад, виробник AT09 Nordic визначає вихідний тиск відносно MAP. Тому два показники з різних програм не можна порівнювати, поки не зрозуміло, який саме тиск вони відображають.

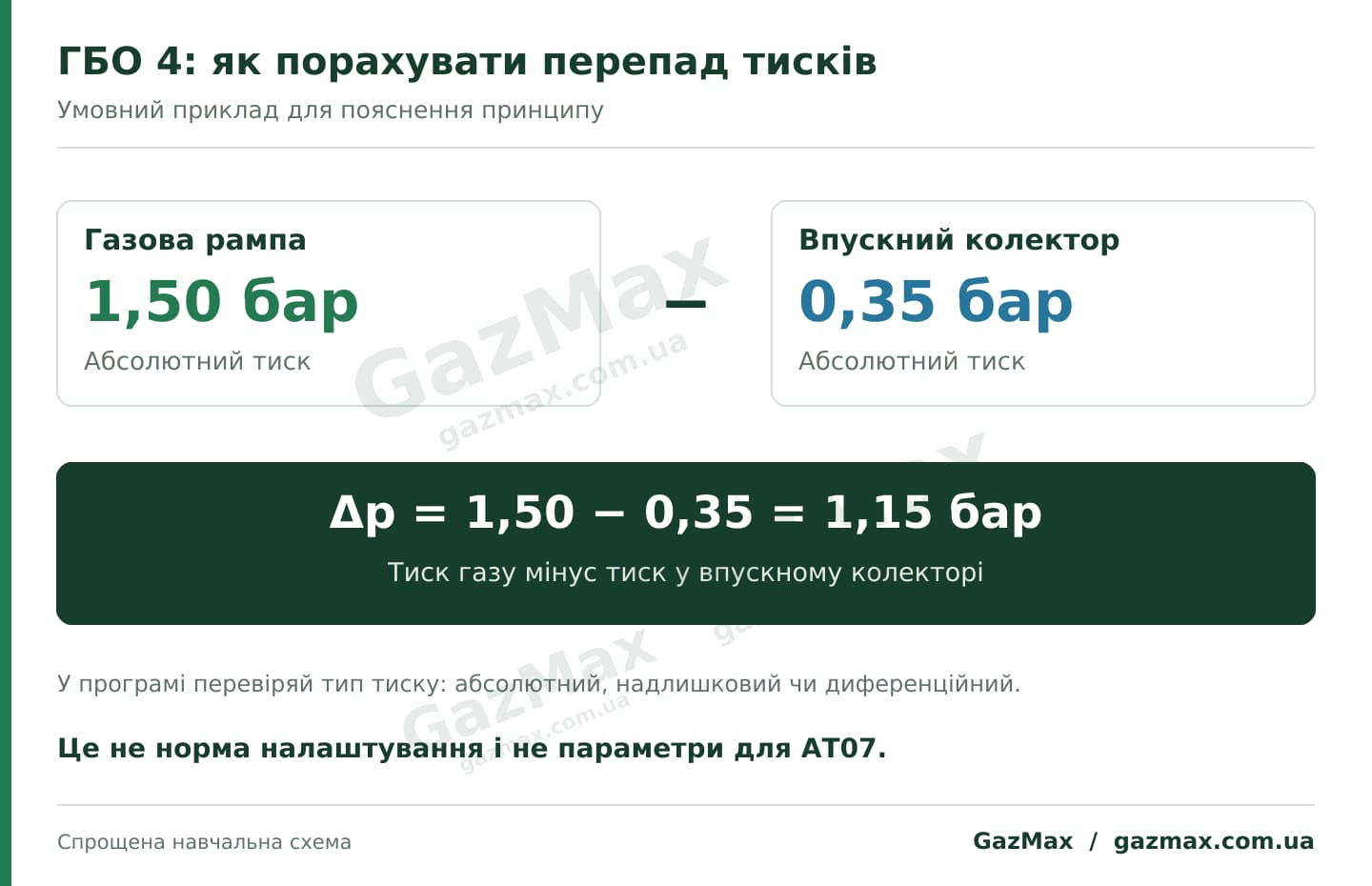

Математичний приклад: 1,50 бар абсолютного тиску газу мінус 0,35 бар абсолютного тиску в колекторі дають 1,15 бар перепаду. Це ілюстрація розрахунку, а не рекомендація для налаштування. Робочі значення та допустимі відхилення беруть із документації конкретної системи.

Три запитання до будь-якого показання тиску

1. Де вимірюємо? У балоні, після редуктора чи біля форсунок — це різні ділянки. Обмеження між ними може проявлятися тільки під час значної витрати.
2. Відносно чого? Абсолютний тиск відраховують від вакууму, надлишковий — від атмосферного, диференційний — від іншої точки системи. Однакове число в різних режимах відображення не означає однакових умов.
3. У якому режимі? На холостому ходу, під навантаженням чи після зупинки показання мають різний зміст. Для оцінки провалу потрібен запис саме в момент симптома.

Перегазовка на місці не відтворює тривалий підйом: оберти можуть бути високими, але двигун виконує набагато менше роботи. Тому нормальна цифра біля відкритого капота не виключає дефіциту подачі у русі. Дорожню перевірку організовують так, щоб водій не стежив за ноутбуком під час керування.

Ознаки несправностей: що перевіряти разом із редуктором

Ця таблиця допомагає обрати напрям перевірки, але не замінює вимірювань. Наприклад, падіння тиску в ГБО 4 під навантаженням ще не доводить, що потрібен потужніший редуктор: обмеження може бути перед ним. А стабільні оберти на місці не підтверджують правильну суміш у русі.

Маршрут 1. Двигун глохне саме під час переходу на газ

Спочатку уточнюють, чи відбувся перехід фактично: чи є команда на клапани та чи виконав контролер умови перемикання. Потім зіставляють температуру, момент зміни палива і реакцію суміші. Надто ранній перехід, недостатній підігрів, затримка подачі або несправний актуатор можуть давати схожий результат.

Якщо після повного прогріву симптом зникає, це звужує пошук, але не доводить зношення мембрани. Перевіряють залежні від температури елементи та повторюють саме холодний перехід. Налаштування тільки на гарячому двигуні може залишити ранкову проблему невирішеною.

Маршрут 2. На холостому ходу добре, а під навантаженням не тягне

Потрібно розділити три причини: обмеження подачі до редуктора, нестачу тепла та недостатню продуктивність самого вузла. Стан фільтра й клапанів перевіряють раніше, ніж купують потужніший редуктор. Для ГБО 4 аналізують тиск і температуру в динаміці; для змішувача — суміш та роботу дозувального тракту.

Окремо порівнюють поведінку на бензині. Проблема запалювання іноді помітніша на газі, тому відсутність сильних ривків на бензині не є повною перевіркою свічок і котушок. Підвищувати подачу без підтвердження збіднення — ненадійний спосіб: пропуски запалювання та неправильна суміш потребують різних дій.

Маршрут 3. Плавають оберти або мотор глохне після скидання педалі

Перевіряють герметичність впуску, стан повітряного тракту, дозатора або актуатора та роботу системи на переході до холостого ходу. Якщо проблема з'явилася після заміни повітряного фільтра, ремонту впуску чи зміни змішувача, цей факт слід повідомити майстру до регулювання.

Редуктор може працювати зі зміненими умовами на виході, а електронне керування — намагатися їх компенсувати. Якщо налаштування холостого ходу погіршує розгін і навпаки, це привід перевірити узгодження компонентів. Нескінченне підкручування одного гвинта не замінює цієї перевірки.

Маршрут 4. Після стоянки довго запускається

Запишіть, після якого палива заглушили двигун, скільки тривала стоянка та чи є запах газу. У системі з форсунками перевіряють можливість небажаного надходження газу у впуск через різні вузли. Не можна автоматично звинувачувати редуктор: причина може бути у форсунках, клапанах або бензиновій частині.

Саме падіння залишкового тиску після зупинки не визначає місце негерметичності. Потрібна перевірка за процедурою конкретної системи. Перетискати шланги та від'єднувати газові магістралі для домашнього експерименту не потрібно.

Маршрут 5. Після ремонту або обслуговування стало гірше

Повертаються до переліку виконаних робіт: чи правильний фільтр, чи не перегнутий шланг, чи під'єднані роз'єми, чи видалене повітря з контуру підігріву. Після ремкомплекту додатково перевіряють посадку мембран, механізм клапанів та відповідність ущільнень. Нова деталь сама по собі не підтверджує правильність складання.

Корисно зберегти вихідні параметри та змінювати по одному фактору. Якщо одразу замінити редуктор, форсунки, фільтри й налаштування, буде складно зрозуміти причину та підтвердити, що вона не повториться.

Послідовність діагностики: від спостереження до рішення

Власник може підготувати історію симптома й фото маркування без розбирання ГБО. Вимірювання газової частини, перевірку клапанів та регулювання виконують відповідними приладами. Така послідовність допомагає обговорити з майстром конкретні результати.

1. Визначити систему та описати симптом

   Запишіть модель редуктора, тип подачі газу, двигун і блок керування. Замість «погано їде» вкажіть: «після першого переходу на холодному двигуні глохне, після прогріву працює». Додайте, чи почалося це раптово, після заправки або ремонту.

2. Порівняти газ і бензин

   Перевірте, чи є схожий прояв на бензині у зіставних умовах. Якщо є, спочатку діагностують базові системи двигуна. Якщо немає, пошук зосереджують на ГБО, але не виключають запалювання лише за цією ознакою.

3. Перевірити підігрів і зовнішні підключення

   Зіставляють рівень охолоджувальної рідини, історію її заміни, маршрут шлангів і показання температури. Перевіряють кріплення, роз'єми, перегини та стан доступних з'єднань. На холодному двигуні рівень рідини перевіряють за інструкцією автомобіля; гарячу систему не відкривають.

4. Підтвердити подачу та реакцію суміші

   Для змішувача перевіряють газовий тракт, склад суміші й актуатор, якщо він є. Для ГБО 4 записують тиск, температури та роботу керування у проблемному режимі. Окремо встановлюють, чи правдоподібні сигнали датчиків.

5. Локалізувати причину

   Майстер має пояснити, який результат вказує на конкретний вузол: недостатня циркуляція, обмеження перед редуктором, негерметичний клапан, заїдання механізму або невідповідність продуктивності. Формулювання «старий редуктор» без перевірки слабше за виміряний дефект.

6. Повторити ті самі умови після ремонту

   Перевіряють герметичність, перехід на газ, холостий хід і навантаження. Якщо скарга стосувалася холодного ранкового запуску, перевірка лише гарячого автомобіля не закриває питання. Результат підтверджують у режимі, де проблема виникала.

Два випадки з обговорень власників: як не помилитися з висновком

Коли потрібен ремкомплект, а коли — заміна редуктора

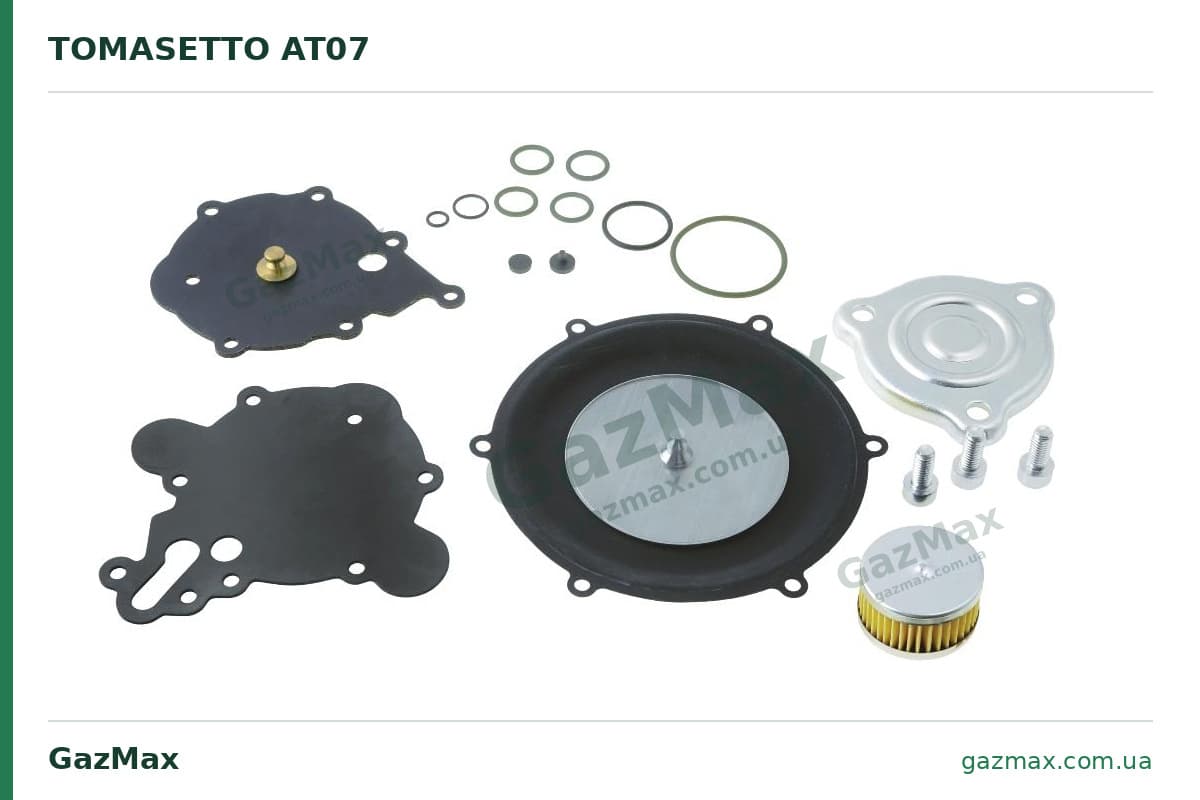

Ремкомплект має сенс, коли корпус, різьби, посадкові поверхні та механізм придатні до подальшої роботи, а відновлення передбачене виробником. Оцінюють не лише мембрани: зношене або пошкоджене сідло клапана не завжди можна відновити заміною гумових деталей.

Нова мембрана відрізняється від старої за еластичністю, тому попереднє положення гвинтів не гарантує попереднього результату. Після ремонту потрібні перевірка герметичності, прогрів, налаштування й контроль у робочих режимах. Встановлення комплекту «схожого за формою» може створити нову проблему.

Для замовлення підготуйте фото маркування та загального вигляду, точну модель і версію редуктора, тип системи та дані двигуна. Уточніть склад набору: мембрани, ущільнення, клапанні елементи та прокладка водяної частини можуть постачатися в різних комплектаціях. Навіть у межах однієї марки існують окремі артикули для різних сімейств.

Новий редуктор підбирають за потрібною продуктивністю, тиском, типом керування, підключеннями та вимогами встановленого ГБО. Не плутайте кВт і кінські сили: 100 кВт — це приблизно 136 метричних к.с. Цифра «100» у назві без одиниць не дає надійної відповіді щодо сумісності.

Що входить у нормальне відновлення редуктора

Ремонт починається з підтвердження дефекту та підбору комплекту, а не з випадкового набору гумових деталей. Після безпечного відключення й розбирання за сервісною процедурою оцінюють корпус, канали, сідла клапанів і механіку. Очищення виконують сумісними засобами; універсальний розчинник може пошкодити еластомери.

Далі встановлюють передбачені для моделі деталі, перевіряють їх посадку та складають вузол за документацією. Якщо злив забруднень передбачений конструкцією, він є окремою операцією обслуговування. Злив не відновлює еластичність мембрани й не усуває зношення сідла. Колір відкладень також не дозволяє визначити їх точний хімічний склад.

Після встановлення відновлюють контур охолодження, видаляють повітря за процедурою автомобіля, перевіряють газову герметичність і налаштовують систему. Якщо пошкоджені корпус, різьби або невідновлювані робочі поверхні, купівля одного ремкомплекту може бути недоцільною. Рішення приймають за дефектуванням.

Як прийняти роботу після ремонту

• Є пояснення причини: який вузол був несправний і чим це підтверджено.
• Перевірена герметичність: окремо газові з'єднання та водяний контур після втручання.
• Відновлений підігрів: немає ознак повітряної пробки чи обмеженої циркуляції.
• Перевірені різні режими: перехід, холостий хід, розгін і скидання навантаження.
• Повторена початкова скарга: саме холодний запуск або потрібне навантаження, якщо проблема виникала там.
• Записані встановлені деталі: модель, артикул і дата обслуговування для наступного звернення.

Під час купівлі нового редуктора запас продуктивності узгоджують із вимогами виробника системи. Надмірно потужна модель не виправить вузьку магістраль або поганий підігрів. Так само схожий зовні аналог не стає оригінальним Tomasetto: виробник, маркування та сумісність ремкомплекту мають бути вказані точно.
