Якщо ГБО 4 не перемикається на газ, причину варто шукати в умовах переходу, подачі газу, датчиках або проводці.
Почніть із таблиці симптомів нижче. Вона допоможе визначити, що перевірити до заміни MAP-сенсора, фільтра чи редуктора.
Якщо відчувається запах газу: припиніть експлуатацію та заглушіть двигун у безпечному місці. Не запускайте автомобіль повторно — зверніться до спеціалістів.
Власник може записати симптоми та сфотографувати маркування обладнання. Розгерметизацію газового контуру, електричні вимірювання й заміну деталей виконує підготовлений майстер ГБО.
ГБО не вмикає газ: таблиця симптомів і перевірок
| Симптом | Можливий напрям пошуку | Що перевірити до купівлі деталей |
|---|---|---|
| Кнопка не світиться, зв’язку з блоком немає | Живлення, запобіжник, маса, роз’єм або діагностичний інтерфейс | Напругу й падіння напруги у відповідних колах за схемою; справність самого інтерфейсу |
| Кнопка очікує перемикання після прогрівання | Невиконана умова переходу | Температуру редуктора саме в газовому блоці, RPM, затримку та активні помилки |
| Газ вмикається і відразу вимикається | Немає стабільної подачі або блок отримує хибний сигнал | Лог тиску, MAP, температур, RPM і напруги в момент переходу |
| На холостому ходу працює, при розгоні переходить на бензин | Просідання тиску, нестача продуктивності, електричний збій або програмне обмеження | Характер падіння тиску, стан фільтрів, момент появи помилки та задану логіку переходу |
| Несправність з’явилася після заміни фільтра | Помилка складання або порушене підключення | Напрямок потоку, ущільнення, перегини, роз’єм сенсора, вакуумну трубку та герметичність |
| Несправність виникла після робіт з акумулятором | Від’єднана маса або живлення додаткового обладнання | Усі з’єднання, яких торкалися під час ремонту, зокрема варіатора та інших модулів |
| Показники стрибають на нерівностях або після прогрівання | Контакт, пошкодження джгута, температурний дефект | Синхронний запис каналів та електричні з’єднання |
| Двигун працює погано і на бензині | Базова несправність двигуна | Бензинову систему, запалювання, впуск та помилки штатного ECU |
Таблиця визначає черговість перевірок. Повідомлення про низький тиск саме по собі не відрізняє порожній балон від несправного сенсора: воно лише показує, за якої умови блок припинив роботу на газі.
Матеріал стосується переважно систем послідовного впорскування LPG у паровій фазі на бензинових двигунах із розподіленим упорскуванням. Приклади програмних параметрів наведено для STAG. В інших системах назви каналів і логіка роботи можуть відрізнятися. Для безпосереднього впорскування та CNG потрібна документація відповідної установки.
Чому прогрітий автомобіль залишається на бензині
У програмі STAG налаштовуються температура та час переходу, умови за обертами, затримка заповнення системи. Окремі параметри визначають повернення на бензин за тиском, температурою газу, обертами або навантаженням. Тому потрібно відрізняти очікування дозволу на перемикання від аварійного відключення вже ввімкненого газу.
Показник температури на панелі автомобіля стосується штатної системи двигуна. Газовий блок може отримувати інше значення від власного датчика редуктора. Якщо двигун гарячий, а редуктор у програмі залишається холодним, з’ясовують, чи він справді недостатньо прогрівається, чи помиляється вимірювальне коло.
Зменшення порога переходу не встановлює причину несправності. Так само не існує однієї правильної температури або тиску для всіх комплектів ГБО. Значення з іншого автомобіля не є готовими налаштуваннями для вашого редуктора, форсунок і блока.
Приклад ремонту: заміна PS-04 PLUS і фільтра
У розглянутому випадку автомобіль під час руху повернувся на бензин і перестав перемикатися на газ. Під час ремонту замінили датчик STAG PS-04 PLUS та одночасно встановили фільтр із відстійником. Після ремонту перемикання відновилося.
Дві одночасні заміни не дозволяють незалежно встановити внесок кожної деталі. Для іншого автомобіля висновок потрібно починати з журналу параметрів: що змінилося першим, яку помилку записав блок і за яких умов він вимкнув газ.
Які дані зберегти перед діагностикою
Запишіть модель автомобіля й двигуна, модель блока ГБО, редуктора, форсунок і датчика. Додайте пробіг після заміни обох фільтрів, обставини появи несправності та інформацію про останні роботи під капотом. Індикацію кнопки розшифровуйте за інструкцією саме вашого перемикача.
До стирання помилок збережіть конфігурацію блока та журнал несправностей. Якщо програма має стоп-кадр, збережіть і його: він показує умови появи помилки. Така функція, зокрема, описана в документації STAG 200 GoFast.
Найцінніший лог охоплює момент до, під час і після збою. Знімок екрана після повернення на бензин може показувати вже наслідок відключення клапанів. У дорожній перевірці параметри записує реєстратор або контролює пасажир-діагност; водій не працює з ноутбуком.
| Канал | З чим зіставляти | Що допомагає з’ясувати |
|---|---|---|
| Режим бензин або газ | Час помилки та команди перемикання | Коли блок припинив подачу газу |
| Температура редуктора і газу | Прогрівання та навантаження | Чи спрацювало температурне обмеження |
| Gas pressure і MAP | Один і той самий момент часу | Як тиск у впуску вплинув на перепад тиску |
| RPM | Штатний тахометр або OBD, імпульси впорскування | Чи зникають або неправильно розраховуються оберти |
| Час бензинового і газового впорскування | Однаковий режим роботи двигуна | Як дозування реагує на зміну палива |
| Напруга живлення | Момент перемикання та інші канали | Чи є спільний електричний збій |
| Паливні корекції OBD, якщо доступні | Базову роботу на бензині | Як змінилася суміш після ремонту |
Що вимірює MAP-сенсор ГБО
У побуті «мапом» часто називають весь комбінований вимірювальний вузол. STAG PS-04 PLUS контролює тиск газу, тиск у впускному колекторі та температуру газу. Це три різні величини, які можуть відображатися окремими каналами. Датчик температури редуктора — інший елемент системи.
Штатний автомобільний MAP та MAP-канал газового блока можуть вимірювати тиск у тому самому впуску, але належать до різних електричних кіл. Порівняння їхніх даних корисне за однакових одиниць, моменту вимірювання та точки відбору тиску.
Чому відсутність RPM не доводить поломку сенсора
PS-04 не вимірює оберти колінчастого вала. У STAG Q джерело RPM задається конфігурацією, а STAG 200 GoFast розраховує оберти за імпульсами бензинових форсунок. Якщо RPM зникає, перевіряють джерело сигналу, підключення, налаштування його обробки та загальне живлення.
Водночас одночасне зникнення RPM і неправильний MAP потребують уваги. У форумних обговореннях трапляються випадки, коли після заміни PS-04 така поведінка зникала. Це привід аналізувати синхронний лог, а не приписувати сенсору функцію вимірювання обертів.
Як правильно читати тиск газу та MAP
Абсолютний, надлишковий і диференційний тиск
У документації STAG MAP визначений як абсолютний тиск у впуску, а тиск газу — як різниця між тиском після редуктора і тиском у впускному колекторі. Тому показник у програмі та число на звичайному манометрі можуть відрізнятися за справного обладнання.
Тут ΔP — перепад тиску, Pгаз abs — абсолютний тиск у газовій магістралі після редуктора, Pвпуск abs — абсолютний тиск у впускному колекторі.
Звичайний манометр надлишкового тиску відлічує від атмосфери:
Отже, для приладу, під’єднаного до відповідної точки газового контуру:
Наприклад, за умовного атмосферного тиску 1,00 bar, показання манометра 1,20 bar та MAP 0,40 bar перепад становить 1,80 bar. Це арифметичний приклад, а не рекомендований тиск налаштування. Перед порівнянням уточнюють тип приладу, точку вимірювання та значення каналу в конкретній програмі.
Які показники потребують перевірки
Після зупинки двигуна й вирівнювання тиску у впуску абсолютний MAP має відповідати місцевому атмосферному тиску в межах допуску системи. Він не зобов’язаний дорівнювати рівно 1,00 bar: на значення впливають висота та погода.
На працюючому двигуні оцінюють реакцію показника на режим роботи. Завмерле значення, стрибок без зміни навантаження або розбіжність із незалежним вимірюванням потребують перевірки. Фіксований «нормальний MAP на холостому» не можна переносити на всі двигуни, особливо з різними системами регулювання наповнення циліндрів.
Майстер відокремлює реальне падіння тиску від хибного показника контрольним вимірюванням, враховуючи тип тиску. Підключення виконується придатним для LPG обладнанням за сервісною процедурою. Від’єднувати газовий шланг «щоб перевірити, чи дме» не можна.
Перевірка проводки, температурних датчиків і вакууму

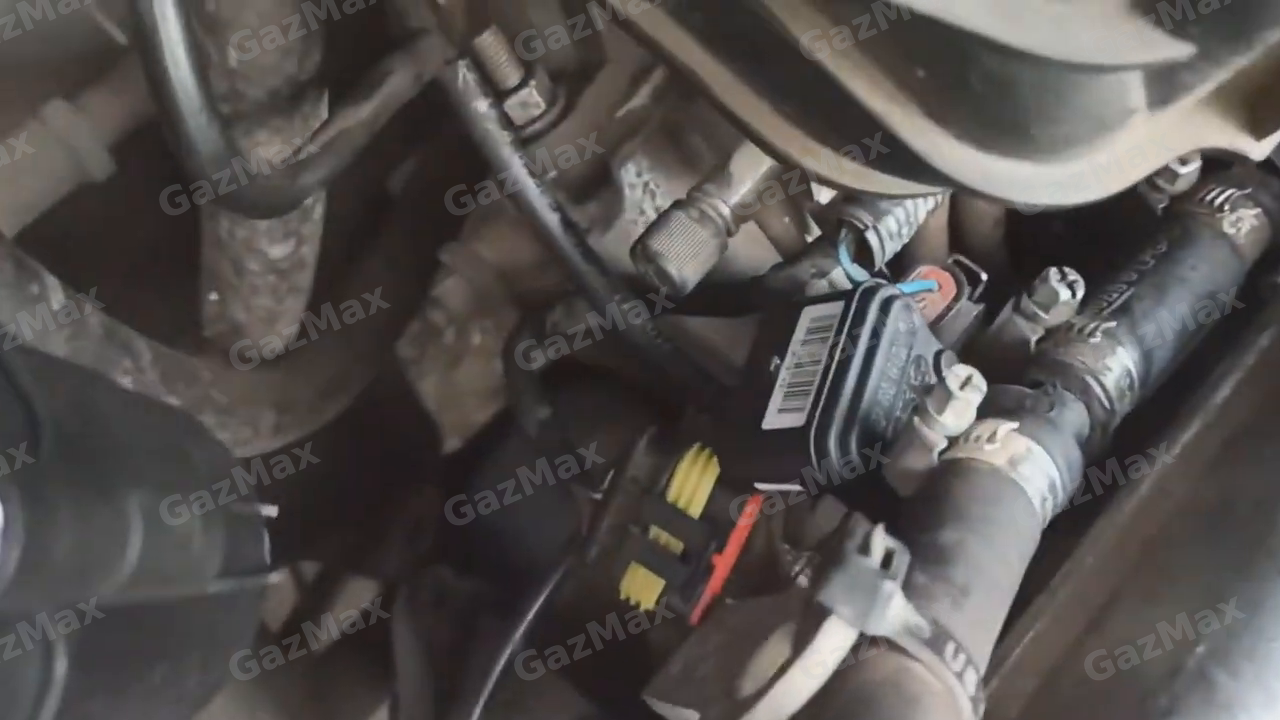

Роз’єми, живлення та маса
Спочатку оглядають фіксатори, контакти, сліди окиснення, натягу й перетирання джгута. Особливу увагу приділяють ділянкам біля акумулятора, кронштейнів та вузлів, які недавно знімали. Кілька неправильних каналів одночасно — причина перевірити спільне живлення або масу.
Електрик вимірює живлення сенсора, падіння напруги на масовому колі та сигнали за схемою конкретного блока. Напруга на від’єднаній фішці ще не доводить справність кола під навантаженням. Поганий контакт може проявитися лише з підключеним споживачем або після прогрівання.
Загальний принцип аналогового MAP передбачає живлення та вихід сигналу тиску; інтегрований температурний елемент має власне коло. Але загальна схема автомобільного MAP не є розпінуванням STAG. Номер контакту, колір проводу й норматив напруги беруть зі схеми відповідної версії обладнання.
Не подавайте 12 V на невідомий контакт і не перевіряйте сигнальну лінію потужною контрольною лампою.
Температура редуктора та газу
Після тривалої стоянки в однакових умовах температурні канали порівнюють із температурою довкілля, враховуючи місце встановлення й залишковий нагрів. Під час прогрівання відстежують послідовність зміни показників. Різкий стрибок без фізичної причини або значення на межі діапазону підказують, яке коло перевіряти.
Для резистивного датчика потрібна його характеристика опір–температура. Перевірка «має бути стільки-то кОм» без зазначення температури й моделі малоінформативна. Неправильно вибраний тип датчика в програмі також може спотворити показник. Опір перевіряють на знеструмленому, належно від’єднаному колі.
Вакуумна трубка
Електрично справний сенсор не забезпечить правильного MAP, якщо трубка до впуску зіскочила, перегнулася, втратила герметичність або під’єднана до невідповідної точки. Тому пневматичне підключення перевіряють разом з електричним. Після ремонту потрібно переконатися, що шланги не переплутані.
Коли причина у подачі газу, а не в показниках датчика
Низький тиск може бути реальним. У документації STAG 200 GoFast серед причин зазначені низький рівень палива, проблеми магістралі, редуктора, датчика та електромагнітних клапанів. Основне питання: чи надходить газ і чи зберігається потрібний перепад при зростанні витрати?
Якщо тиск стабільний на холостому ходу, але падає під навантаженням, перевіряють пропускну здатність тракту та відповідність редуктора установці. Якщо одночасно сильно змінюється температура редуктора, перевіряють теплообмін і циркуляцію охолоджувальної рідини. Якщо показник тиску зникає разом з іншими каналами, спочатку виключають спільний електричний збій.
Клацання клапана не підтверджує достатню подачу через увесь тракт. Світлодіоди рівня на кнопці також не замінюють перевірку фактичного запасу палива.
Піднімати тиск регулювальним гвинтом до встановлення причини просідання не варто: це змінює початкові умови та може вимагати подальшого налаштування дозування.
PS-04 PLUS і PS-04 MAX: відмінності та сумісність
За даними STAG, верхня межа каналів тиску газу та тиску у впуску в PS-04 MAX становить 5,5 bar, а в PS-04 PLUS — 3,5 bar. Розширений діапазон потрібен, зокрема, для певних установок на турбованих двигунах. Опис PS-04 MAX на сайті виробника.
| Параметр | PS-04 PLUS | PS-04 MAX |
|---|---|---|
| Вимірювані величини | Тиск газу, тиск у впуску, температура газу | Тиск газу, тиск у впуску, температура газу |
| Верхня межа каналів тиску за даними STAG | 3,5 bar | 5,5 bar |
| Що врахувати при підборі | Достатність діапазону та сумісність із системою | Більший діапазон не означає автоматичну сумісність із будь-яким ECU |
| Перевірка після монтажу | Показники, підключення та профіль сенсора | Показники, підключення та профіль сенсора |
Межа вимірювання датчика не є рекомендованим робочим тиском редуктора. Вона також не визначає допустимий тиск усіх шлангів, фільтра та форсунок. Заміна PLUS на MAX не усуне засмічення, несправну масу або недостатній прогрів редуктора.
Перед заміною PS-01, PS-02, PS-04 або їхніх аналогів звіряють модель і версію ECU, підтримку сенсора програмою, електричну схему, характеристику температурного каналу та механічне підключення. Однакова фішка й схожа назва не доводять повної взаємозамінності. У STAG Q передбачений вибір типу PS-сенсора.
STAG допускає встановлення PS-04 PLUS у різних положеннях; конструкція дозволяє повертати вузол під час монтажу. Правило «будь-який MAP має стояти тільки вертикально» некоректне. Для іншої моделі керуються її інструкцією, а робоче положення фільтра з відстійником перевіряють окремо.
Докладніше — у матеріалі PS-04 MAX та його відмінності.
У каталозі GazMax: оригінальний датчик STAG PS-04 PLUS. Перед замовленням перевірте сумісність із вашим блоком ГБО.
Фільтри рідкої та парової фази: що перевірити

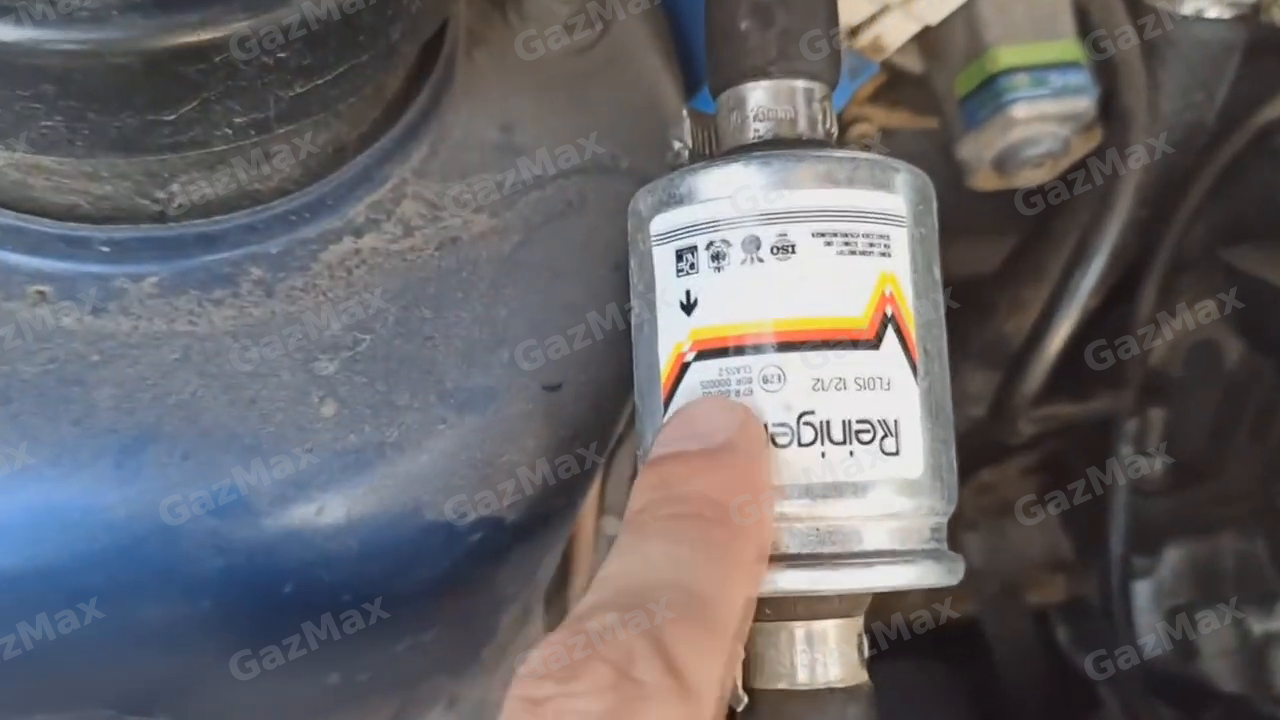

Фільтр рідкої фази працює до випаровування газу; залежно від конструкції він розташований у клапані або відповідному вузлі редуктора. Фільтр парової фази встановлюють після редуктора перед форсунками. Обслуговування одного не замінює обслуговування іншого.
Зовнішній вигляд знятого картриджа не показує, який перепад він створював під навантаженням. Сильне забруднення — важливий слід, але твердження «датчик зламався саме через цей фільтр» потребує доказів. Для пошуку обмеження потоку використовують контрольні вимірювання.
Що дає фільтр із відстійником

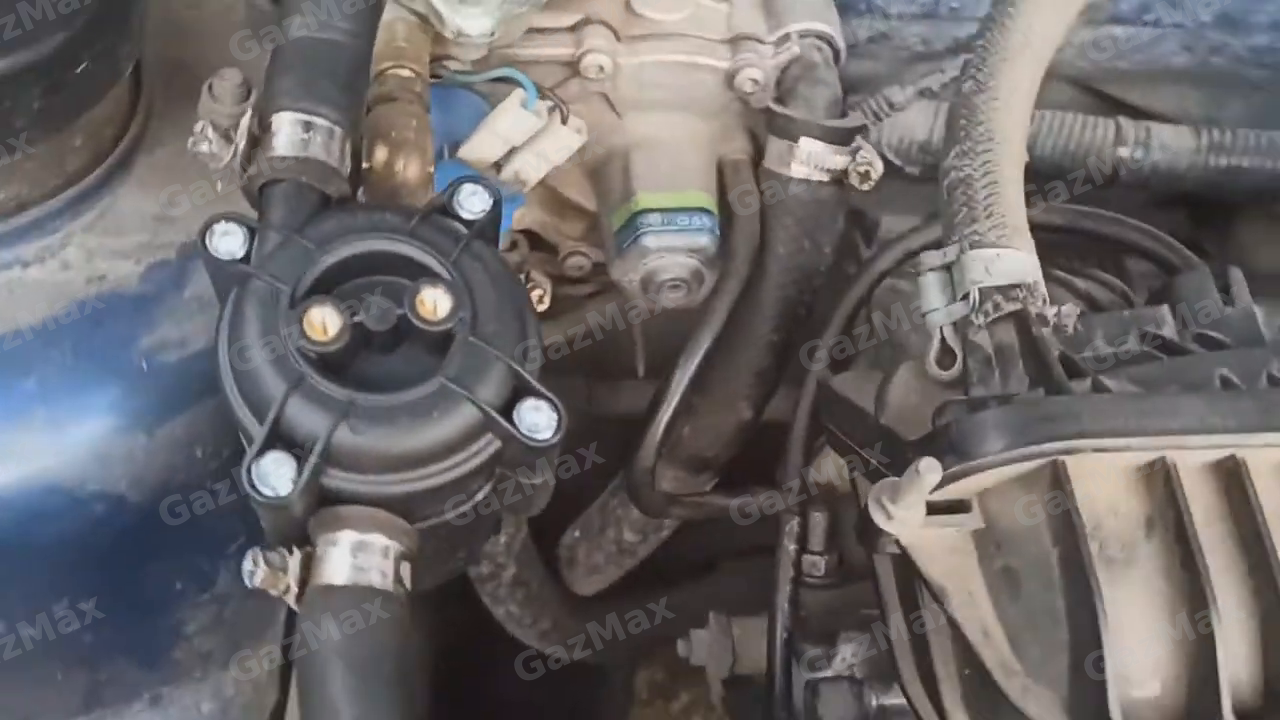

У ALEX Ultra360° потік усередині корпусу сприяє відокремленню частини рідких і твердих домішок, а змінний картридж затримує дрібніші забруднення. Штуцери можна орієнтувати відносно один одного для зручності монтажу.

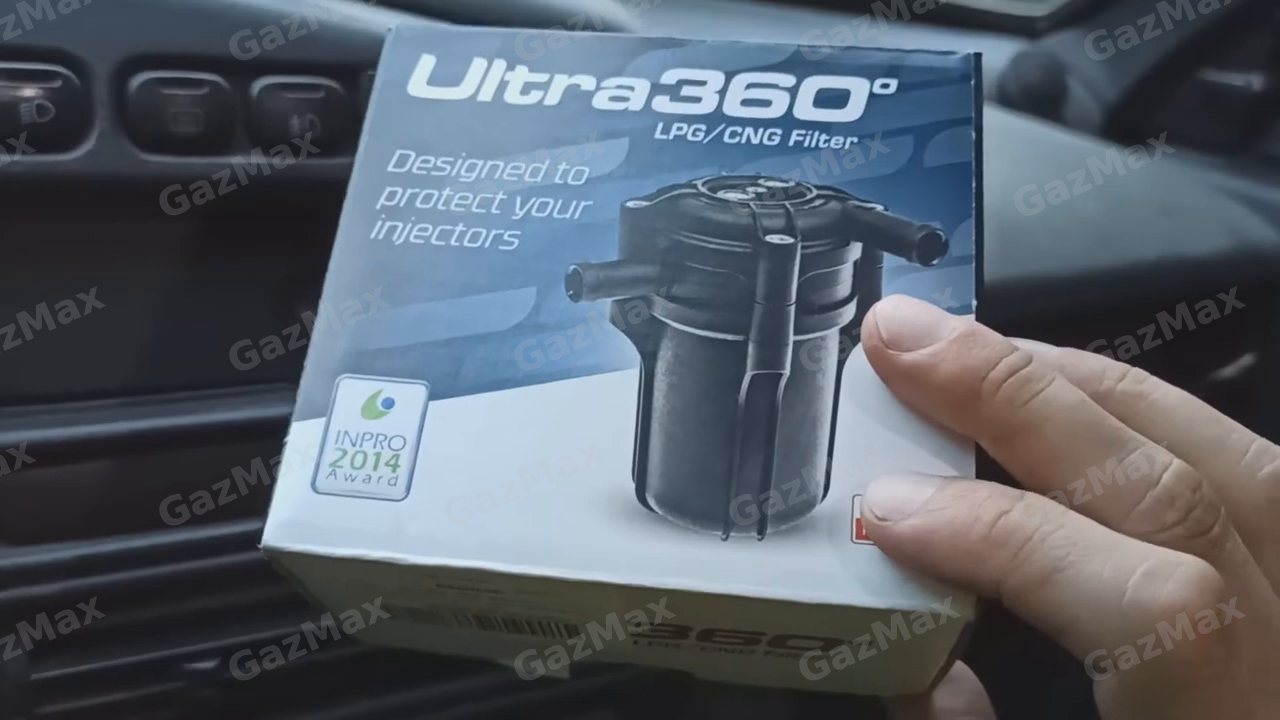

Фільтри Ultra360° мають різні виконання. Перед замовленням точну комплектацію, діаметри штуцерів і сумісний картридж звіряють за маркуванням конкретного виробу.
Відстійник не відновлює вже пошкоджений сенсор і не забезпечує довічного захисту форсунок. Його підбирають за допустимими умовами роботи, фазою палива, витратою, діаметрами штуцерів, кількістю виходів та можливістю правильного монтажу. Залом шланга після встановлення нового фільтра сам може обмежити подачу.
Через скільки міняти фільтр ГБО
Для стандартного Ultra360° ALEX указує заміну картриджа щонайменше раз на рік або через 15 000 км — залежно від того, що настане раніше. Це інтервал конкретного виробу. Регламент установки або умови експлуатації можуть вимагати частішого обслуговування; за симптомів забруднення не слід чекати планового пробігу. Регламент Ultra360° на сайті ALEX.
Для розбірного корпусу потрібні сумісний картридж і передбачені виробником ущільнення. Окремо перевірте стан фільтра рідкої фази.
Для підбору в GazMax: фільтр ALEX Ultra360° у зборі 12–12 мм та оригінальний картридж ALEX Ultra360°. Діаметри штуцерів, кількість виходів і комплектацію ущільнень підбирають під встановлений корпус.
Послідовність заміни MAP-сенсора та фільтра у сервісі
- Підтвердити несправність і зберегти початкові дані. Зафіксувати конфігурацію, помилки, лог, моделі деталей, підключення шлангів та напрямок потоку. Планове обслуговування фільтра й діагностично підтверджену заміну сенсора можна виконати разом.
- Безпечно підготувати газовий контур. Вимкнути запалювання, усунути джерела займання, дочекатися охолодження. Спеціаліст ізолює подачу та прибирає залишковий тиск відповідно до процедури обладнання. Вимкнений двигун не означає порожню магістраль. Примусове ввімкнення несправної системи для «випалювання залишку» не є універсально допустимою процедурою.
- Перевірити старі з’єднання. Після безпечної підготовки оглянути шланги, штуцери, кріплення, роз’єм і ущільнення. Зафіксувати виявлений дефект до встановлення нових деталей.
- Установити фільтр. Дотриматися маркування входу й виходу, напрямку від редуктора до форсунок та передбаченого положення корпусу. Не допускати натягу, перегинів і контакту шлангів із гарячими або рухомими деталями. Кріплення й затягування виконати за вимогами виробу.
- Установити сенсор. Перевірити посадку, ущільнення, фіксатор, електричне й пневматичне підключення. Не тягнути за проводи й не замінювати штатні ущільнення випадковим герметиком. Спосіб зняття залежить від конструкції конкретної моделі.
- Перевірити конфігурацію та герметичність. Звірити тип сенсора, якщо він вибирається у програмі. Усі розібрані з’єднання перевірити придатним для LPG засобом або приладом за сервісною процедурою. Відсутність запаху не замінює контроль; застосовувати вогонь заборонено.
- Підтвердити результат у тих самих умовах. Перевірити бензиновий запуск, прогрівання, штатний перехід на газ і роботу під навантаженням. Зберегти контрольний лог та переконатися, що початковий симптом і пов’язані помилки не повертаються.
Чи потрібне калібрування після заміни MAP-сенсора
Контрольна діагностика потрібна обов’язково. Необхідність переналаштування залежить від того, що змінилося: тип сенсора, його показники, тиск редуктора, форсунки або інші параметри дозування. У STAG зміна робочого тиску пов’язана з перевіркою та калібруванням карти множника.
Починати повну автокалібровку до усунення нестабільного тиску або помилок датчиків не варто: налаштування спиратиметься на недостовірні дані. Коротка робота на холостому ходу також не підтверджує правильності суміші при розгоні.
Після ремонту зіставляють поведінку двигуна на бензині та газі за однакового навантаження. Якщо доступні STFT і LTFT, їх оцінюють відносно коректної бензинової бази, а не намагаються будь-якою ціною отримати нулі.
Відсутність нових помилок, плавне перемикання та відтворювані показники під навантаженням разом дають більше інформації, ніж один успішний перехід на газ.
Два випадки з форумів: що вони показують
Описані нижче випадки — повідомлення власників і майстрів про конкретні автомобілі. Вони допомагають сформувати гіпотези, але не є статистикою надійності або заводськими нормативами.
Lexus RX330: після заміни PS-04 зник збій показників
В обговоренні Digitronic IQ 3D власник Lexus RX330 описав повернення на бензин при розгоні та пропадання RPM у газовій програмі. У завершальному повідомленні від 14 жовтня 2021 року він пов’язав збій із неправильними показниками PS-04 і повідомив про відновлення роботи після заміни сенсора.
Висновок для діагностики: аналізуйте, які канали змінюються разом і що відбувається першим. Пояснення учасника про внутрішній алгоритм блока залишається його припущенням; наведені ним порогові числа не слід переносити на інші установки.
Honda Civic: заміна датчика і блока не усунула проблему маси
В іншому обговоренні майстер описав Honda Civic зі STAG QNEXT PLUS і невірним MAP. Після заміни сенсора та отримання іншого блока симптом залишився. У повідомленні від 18 травня 2019 року він уточнив причину: після робіт з акумулятором не під’єднали мінус варіатора, паралельно з’єднаного з MAP-колом. Після відновлення з’єднання проблема зникла.
Висновок для діагностики: додаткове обладнання та його масові з’єднання можуть впливати на вимірювальне коло. Перед дорогими замінами перевіряють історію робіт і весь пов’язаний джгут.
Часті запитання
Чому ГБО не перемикається на газ, хоча двигун прогрітий?
Газовий блок може бачити недостатню температуру редуктора, неправильні RPM або іншу невиконану умову переходу. Потрібно прочитати параметри саме газового ECU. Показник прогрівання на панелі автомобіля цього не замінює.
Чому газ відключається під час розгону?
Можливі реальне просідання тиску, нестача подачі, хибний сигнал або заданий перехід за навантаженням чи обертами. Відповідь дають лог у момент відключення та незалежна перевірка підозрілого каналу.
Чи можна визначити несправний MAP тільки за помилкою низького тиску?
Ні. Спочатку відокремлюють неправильне вимірювання від реальної нестачі газу. Перевіряють подачу, електричні кола та відповідність показників контрольному вимірюванню.
Який тиск має бути у справній системі ГБО 4?
Той, що відповідає конкретному редуктору, форсункам і налаштованій системі. Перед оцінкою числа уточнюють, чи йдеться про абсолютний, надлишковий або диференційний тиск. Універсального значення для всіх автомобілів немає.
Чи допоможе новий датчик, якщо несправна проводка?
Заміна може нічого не змінити або дати нестійкий результат через випадково відновлений контакт. Живлення, масу, сигнали та роз’єми перевіряють до висновку про несправність сенсора.
Чи можна поставити PS-04 MAX замість PLUS?
Потрібно підтвердити сумісність із конкретним газовим блоком і його конфігурацією. Більший діапазон MAX не означає правильної роботи з будь-якою програмною характеристикою старого сенсора.
Чи потрібно міняти фільтр разом із MAP-сенсором?
Фільтр міняють за регламентом, станом або встановленим обмеженням потоку. Спільна заміна може бути доцільною, але сама по собі не доводить, що саме фільтр спричинив поломку сенсора.
Чи можна промити MAP очищувачем карбюратора?
Без прямо передбаченої виробником процедури цього робити не слід. Сумісність розчинника з мембраною, електронікою та ущільненнями невідома. Розбирання, продування і випадкові рідини не є перевіркою точності датчика.
Чому після заміни фільтра машина не переходить на газ?
Потрібно перевірити з’єднання, яких торкалися: напрямок потоку, ущільнення, шланги, фішку датчика та вакуумну трубку. До повторних запусків має бути перевірена герметичність.
Чи достатньо стерти помилки або знизити поріг тиску?
Ні. Стирання прибирає запис, а зміна порога змінює умови захисту. Причину потрібно усунути та підтвердити результат контрольним логом.
Підбирайте деталі за системою та результатами перевірки
Не впевнені, який датчик або фільтр підійде? Залиште запит на підбір у GazMax. Підготуйте маркування блока ГБО, датчика та його роз’єму, модель редуктора, дані фільтра й діаметри шлангів. Якщо є збережені помилки, додайте їх до опису симптомів.
Якщо симптоми ширші за відмову перемикання, перегляньте гайд із діагностики несправностей ГБО.
