Если ГБО 4 не переключается на газ, причину стоит искать в условиях перехода, подаче газа, датчиках или проводке.
Начните с таблицы симптомов ниже. Она поможет определить, что проверить до замены MAP-сенсора, фильтра или редуктора.
Если ощущается запах газа: прекратите эксплуатацию и заглушите двигатель в безопасном месте. Не запускайте автомобиль повторно — обратитесь к специалистам.
Владелец может записать симптомы и сфотографировать маркировку оборудования. Разгерметизацию газового контура, электрические измерения и замену деталей выполняет подготовленный специалист по ГБО.
Таблица симптомов: что проверить до замены деталей
| Симптом | Возможная причина | Первая проверка |
|---|---|---|
| Кнопка не светится, связи с блоком нет | Питание, предохранитель, масса, разъём или интерфейс | Напряжение, падение напряжения в цепях и исправность диагностического интерфейса |
| После прогрева система продолжает ждать | Не выполнено условие перехода | Температура редуктора в газовом блоке, RPM, задержка и активные ошибки |
| Газ включается и сразу отключается | Нестабильная подача или ложное показание | Лог давления, MAP, температур, RPM и напряжения в момент перехода |
| На холостом ходу работает, при разгоне возвращается на бензин | Просадка давления, нехватка производительности, электрический сбой или заданное ограничение | Момент появления ошибки, характер изменения давления, фильтры и настройки перехода |
| Проблема появилась после замены фильтра | Ошибка сборки или нарушенное подключение | Направление потока, уплотнения, шланги, разъём сенсора, вакуумная трубка и герметичность |
| Сбой возник после работ с аккумулятором | Отсоединены питание или масса дополнительного оборудования | Затронутые соединения, включая вариатор и другие модули |
| Показания скачут на неровностях или после прогрева | Плохой контакт, повреждение жгута, температурный дефект | Синхронная запись каналов и электрические соединения |
| Двигатель плохо работает и на бензине | Базовая неисправность двигателя | Бензиновая система, зажигание, впуск и ошибки штатного ECU |
Таблица помогает выбрать порядок проверок. Она не устанавливает диагноз по одному симптому: сообщение о низком давлении само по себе не отличает пустой баллон от неисправного сенсора.
Инструкция относится преимущественно к последовательному впрыску LPG в паровой фазе на бензиновых двигателях с распределённым впрыском. Примеры программных параметров приведены для STAG. У других производителей названия каналов и логика диагностики могут отличаться. Системам для непосредственного впрыска и CNG нужны отдельные инструкции.
С чего начать, если ГБО перестало переключаться на газ
Сначала определите, что именно происходит: система ожидает выполнения условий перехода, пытается включить газ и сразу возвращается на бензин или отключается только при разгоне. Внешне эти ситуации могут выглядеть похоже, но последовательность проверок будет различаться.
Не начинайте с покупки MAP-сенсора только потому, что блок сообщил о низком давлении. Такой симптом возможен при реальной нехватке подачи, ошибке измерения, плохом контакте и неправильной конфигурации. Нужно установить, какой параметр изменился первым и почему контроллер прекратил работу на газе.
Если одновременно заменить датчик и фильтр, восстановление работы само по себе не покажет, какая деталь была причиной отказа. Сохранённые ошибки, исходные показания и контрольные измерения позволяют обосновать ремонт и проверить его результат.
Почему прогретый автомобиль остаётся на бензине
В программе STAG настраиваются температура и время перехода, условия по оборотам, задержка заполнения системы. Отдельные параметры определяют возврат на бензин по давлению, температуре газа, оборотам или нагрузке. Поэтому ожидание разрешения на переключение нужно отличать от отключения уже включённого газа.
Указатель температуры на панели относится к штатной системе двигателя. Газовый блок может получать другое значение от собственного датчика редуктора. Если двигатель горячий, а редуктор в программе остаётся холодным, выясняют, действительно ли ему не хватает прогрева или ошибается измерительная цепь.
Универсальной температуры перехода и одного правильного давления для всех комплектов ГБО нет. Значения определяются конкретным оборудованием и его настройкой. Снижение порога перехода не устраняет неисправный датчик, недостаточный прогрев редуктора или проблему подачи топлива.
Какие данные сохранить перед диагностикой
Запишите модель двигателя, блока ГБО, редуктора, форсунок и датчика. Укажите пробег после замены фильтров, условия появления неисправности и последние работы под капотом. Индикацию кнопки расшифровывайте по инструкции именно вашего переключателя.
До удаления ошибок сохраните конфигурацию блока и журнал неисправностей. Если программа поддерживает диагностический стоп-кадр, сохраните его: он фиксирует условия появления ошибки. Такая функция, в частности, описана для STAG 200 GoFast.
Самая полезная запись охватывает момент до, во время и после сбоя. Показания после возврата на бензин могут отражать уже последствия отключения клапанов. При дорожной проверке данные записывает регистратор или контролирует пассажир-диагност; водитель не работает с ноутбуком.
| Канал | С чем сопоставлять | Что помогает установить |
|---|---|---|
| Режим бензин/газ | Время ошибки и команды переключения | Когда контроллер прекратил подачу газа |
| Температура редуктора и газа | Прогрев и нагрузка | Есть ли температурное ограничение |
| Gas pressure и MAP | Один момент времени | Как давление во впуске влияет на перепад |
| RPM | Штатный тахометр, OBD или импульсы впрыска | Потерю или ошибочный расчёт оборотов |
| Время бензинового и газового впрыска | Одинаковый режим двигателя | Реакцию дозирования на смену топлива |
| Напряжение питания | Момент перехода и другие каналы | Общий электрический сбой |
| Топливные коррекции OBD | Исправную работу на бензине | Изменение состава смеси после ремонта |
Что измеряет MAP-сенсор ГБО
«Мапом» часто называют весь комбинированный измерительный узел. STAG PS-04 PLUS контролирует давление газа, давление во впускном коллекторе и температуру газа. Эти величины отображаются отдельными каналами. Датчик температуры редуктора — другой элемент системы.
Штатный автомобильный MAP и MAP-канал газового блока относятся к разным электрическим цепям. Сравнивать их показания можно с учётом единиц, момента измерения и точки отбора давления.
Почему отсутствие RPM не доказывает поломку MAP
PS-04 не измеряет обороты коленчатого вала. В STAG Q источник RPM задаётся конфигурацией, а STAG 200 GoFast рассчитывает обороты по импульсам бензиновых форсунок. При пропадании RPM проверяют источник сигнала, подключение, настройки обработки и общее питание.
Одновременное исчезновение RPM и неправильный MAP — повод изучить синхронный лог. Такая комбинация не наделяет датчик давления функцией измерения оборотов и не доказывает его неисправность без дополнительных проверок.
Как правильно читать давление газа и MAP
Абсолютное, избыточное и дифференциальное давление
В документации STAG MAP определяется как абсолютное давление во впуске, а давление газа — как разница между давлением после редуктора и давлением во впускном коллекторе:
Обычный манометр избыточного давления отсчитывает значение относительно атмосферы:
Поэтому при измерении в соответствующей точке газового контура:
Например, при атмосферном давлении 1,00 bar, показании манометра 1,20 bar и MAP 0,40 bar перепад составит 1,80 bar. Это арифметический пример, а не рекомендуемое давление настройки. Перед сравнением уточняют тип прибора, точку подключения и смысл канала в конкретной программе.
Какие показания требуют проверки
После остановки двигателя и выравнивания давления во впуске абсолютный MAP должен соответствовать местному атмосферному давлению в пределах допуска системы. Значение не обязано равняться ровно 1,00 bar: оно зависит от высоты и погоды.
На работающем двигателе оценивают реакцию на изменение режима. Застывшее показание, скачки без соответствующего изменения нагрузки или расхождение с независимым измерением требуют проверки. Одно «нормальное значение MAP на холостом ходу» нельзя переносить на все двигатели.
Реальное падение давления и ложное показание разделяют контрольным измерением. Подключение выполняют оборудованием, пригодным для LPG, по сервисной процедуре. Отсоединять газовый шланг, чтобы проверить наличие потока, нельзя.
Проверка проводки, температурных каналов и вакуумной трубки
Питание, масса и сигнальные цепи

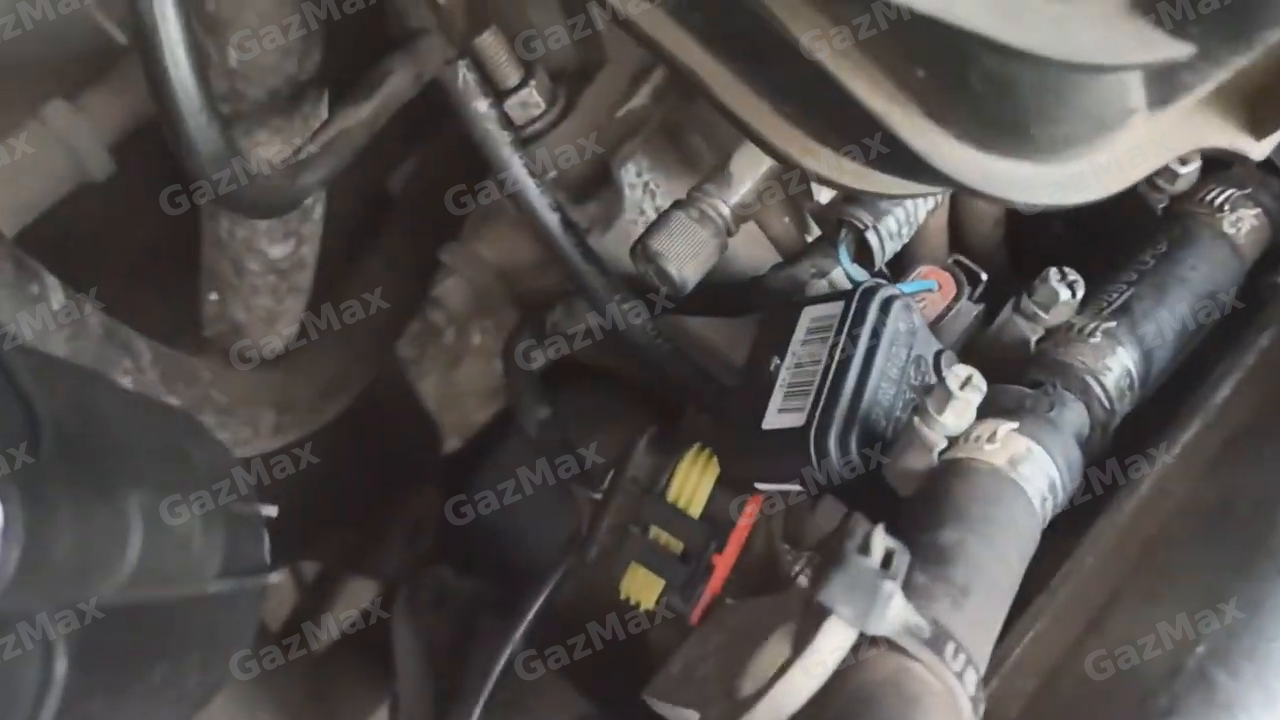

Осмотрите фиксаторы, контакты, следы окисления, натяжения и перетирания жгута. Особое внимание уделите участкам возле аккумулятора, кронштейнов и недавно снятых узлов. Несколько неправильных каналов одновременно — причина проверить общее питание и массу.
Специалист измеряет питание сенсора, падение напряжения в цепи массы и сигналы по схеме конкретного оборудования. Наличие напряжения на отсоединённом разъёме не подтверждает исправность цепи под нагрузкой: плохой контакт может проявляться только с подключённым потребителем или после прогрева.
Общая схема аналогового автомобильного MAP не является распиновкой STAG. Номера контактов, цвета проводов и нормативы напряжения берут из документации соответствующей версии. Подавать 12 V на неизвестный контакт или проверять сигнальную линию мощной контрольной лампой нельзя.
Температура редуктора и газа
После длительной стоянки температурные каналы сравнивают с окружающей средой, учитывая место установки и остаточный нагрев. Во время прогрева следят за последовательностью изменения показаний. Резкий скачок без физической причины или значение на границе диапазона указывает на необходимость проверки соответствующей цепи.
Резистивный датчик проверяют по его характеристике «сопротивление — температура». Значение в кОм без указания температуры и модели малоинформативно. Неправильно выбранный тип датчика в программе тоже искажает показания. Сопротивление измеряют на обесточенной и надлежащим образом отсоединённой цепи.
Подключение к впускному коллектору
Исправная электроника не обеспечит правильный MAP, если вакуумная трубка соскочила, перегнулась, потеряла герметичность или подключена к неподходящей точке. Проверьте пневматическое подключение и убедитесь, что после обслуживания шланги не перепутаны.
Когда причина в подаче газа
Низкое давление бывает реальным. Проверяют запас топлива, магистраль, электромагнитные клапаны, фильтры и редуктор. Основной вопрос: поступает ли газ и сохраняется ли необходимый перепад при увеличении расхода?
- Давление стабильно на холостом ходу, но падает при разгоне: проверяют пропускную способность тракта и соответствие редуктора установке.
- Вместе с давлением заметно меняется температура редуктора: проверяют теплообмен и циркуляцию охлаждающей жидкости.
- Показание давления исчезает одновременно с другими каналами: сначала исключают общий электрический сбой.
Щелчок клапана не подтверждает достаточный поток через весь тракт. Светодиоды уровня на кнопке не заменяют проверку фактического запаса топлива. Поднимать давление регулировочным винтом до установления причины просадки не следует: это меняет исходные условия и может потребовать перенастройки дозирования.
PS-04 PLUS и PS-04 MAX: различия и совместимость

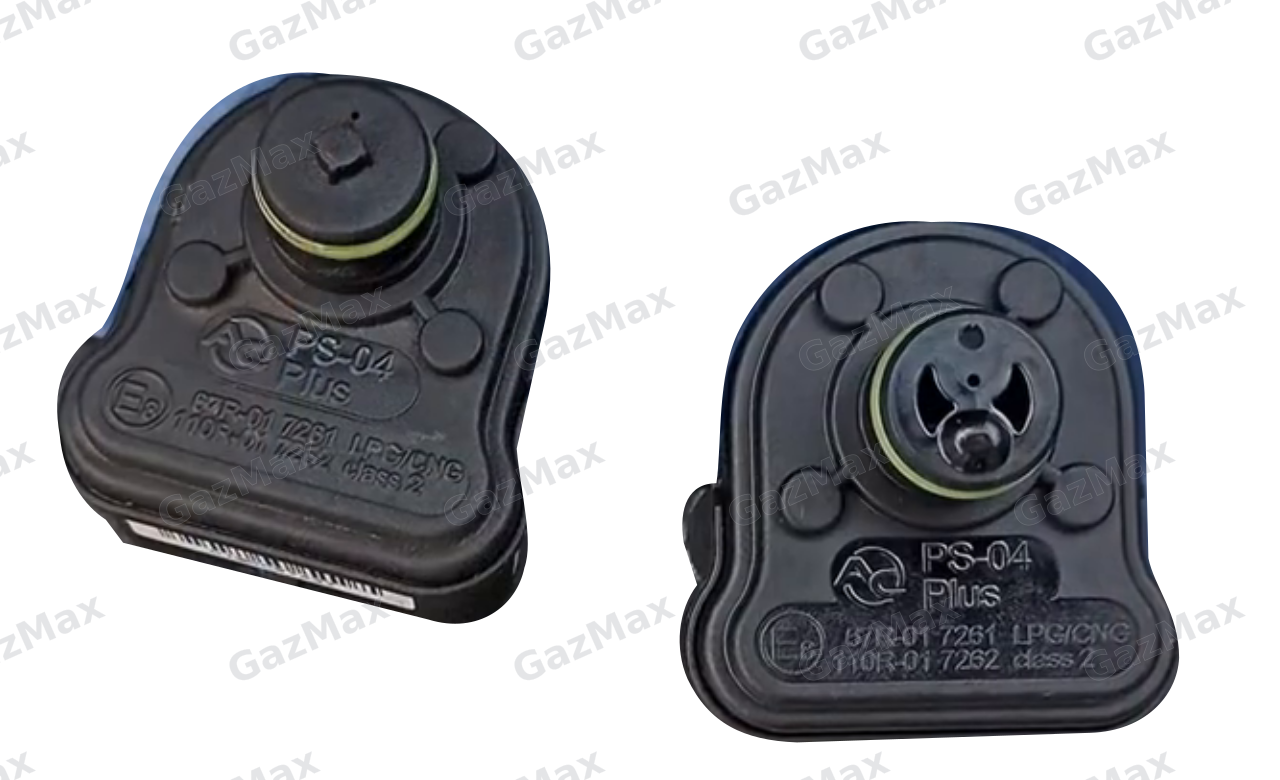

По данным STAG, верхняя граница измерения каналов давления у PS-04 PLUS составляет 3,5 bar, у PS-04 MAX — 5,5 bar. Расширенный диапазон MAX предусмотрен, в частности, для потребностей некоторых турбированных двигателей. Описание PS-04 MAX на сайте производителя.
| Параметр | PS-04 PLUS | PS-04 MAX |
|---|---|---|
| Измеряемые величины | Давление газа, давление во впуске, температура газа | Давление газа, давление во впуске, температура газа |
| Верхняя граница каналов давления | 3,5 bar | 5,5 bar |
| Что проверить при подборе | Достаточность диапазона и поддержку блоком | Поддержку блоком и соответствие программной характеристики |
| После установки | Профиль сенсора, показания, подключение и герметичность | Профиль сенсора, показания, подключение и герметичность |
Предел измерения не является рекомендуемым рабочим давлением редуктора и не определяет допустимое давление шлангов, фильтра или форсунок. Установка MAX не устраняет засорение, плохую массу или недостаточный прогрев редуктора.
Перед заменой PS-01, PS-02, PS-04 и аналогов сверяют модель и версию ECU, поддержку сенсора программой, распиновку, характеристику температурного канала и механическое подключение. Одинаковый разъём не доказывает взаимозаменяемость. В STAG Q предусмотрен выбор типа PS-сенсора.
STAG допускает установку PS-04 PLUS в разных положениях. Требование «любой MAP должен стоять только вертикально» некорректно. Для другой модели руководствуются её документацией, а положение фильтра с отстойником проверяют отдельно.
Подробнее — в материале PS-04 MAX и его отличия.
В каталоге GazMax: оригинальный датчик STAG PS-04 PLUS. Перед заказом проверьте совместимость с вашим блоком ГБО.
Фильтры жидкой и паровой фазы: что проверять

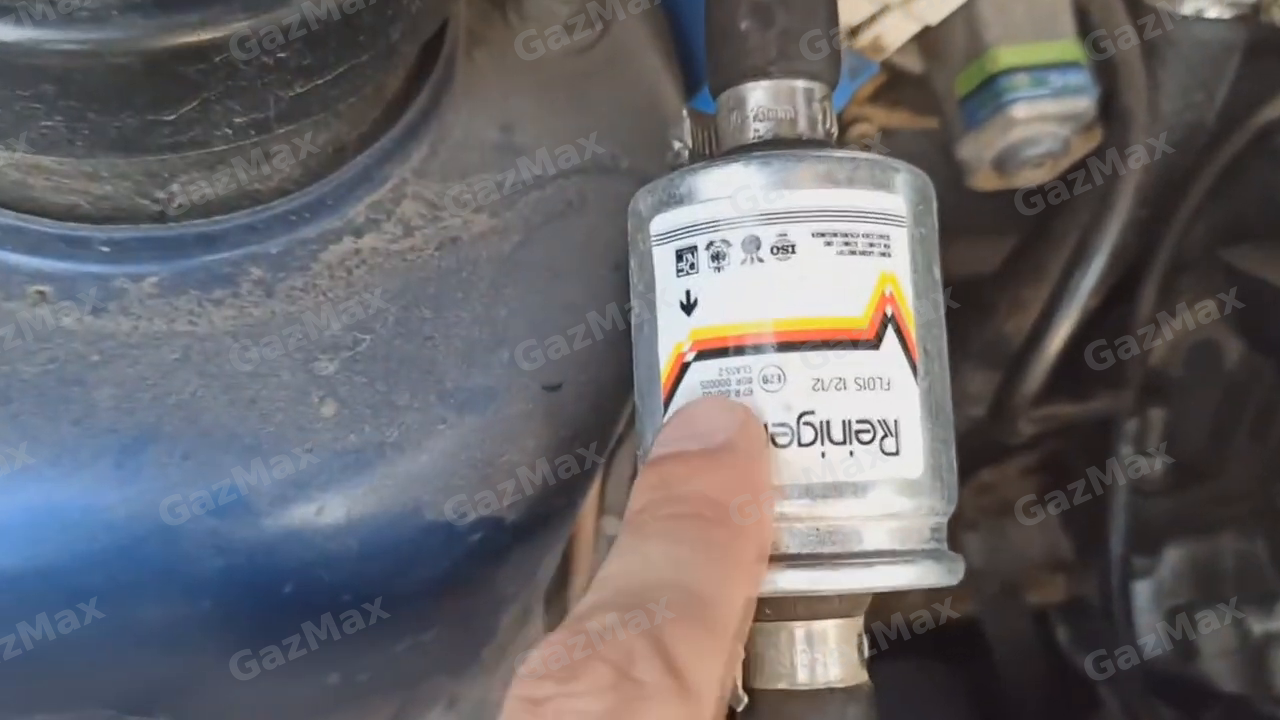

Фильтр жидкой фазы работает до испарения топлива и в зависимости от конструкции находится в клапане или соответствующем узле редуктора. Фильтр паровой фазы устанавливают после редуктора перед форсунками. Обслуживание одного не заменяет обслуживание другого.
Внешний вид картриджа не показывает, какой перепад давления он создаёт под нагрузкой. Загрязнение помогает определить направление поиска, но не доказывает, что датчик сломался именно из-за фильтра. Ограничение потока подтверждают контрольными измерениями.

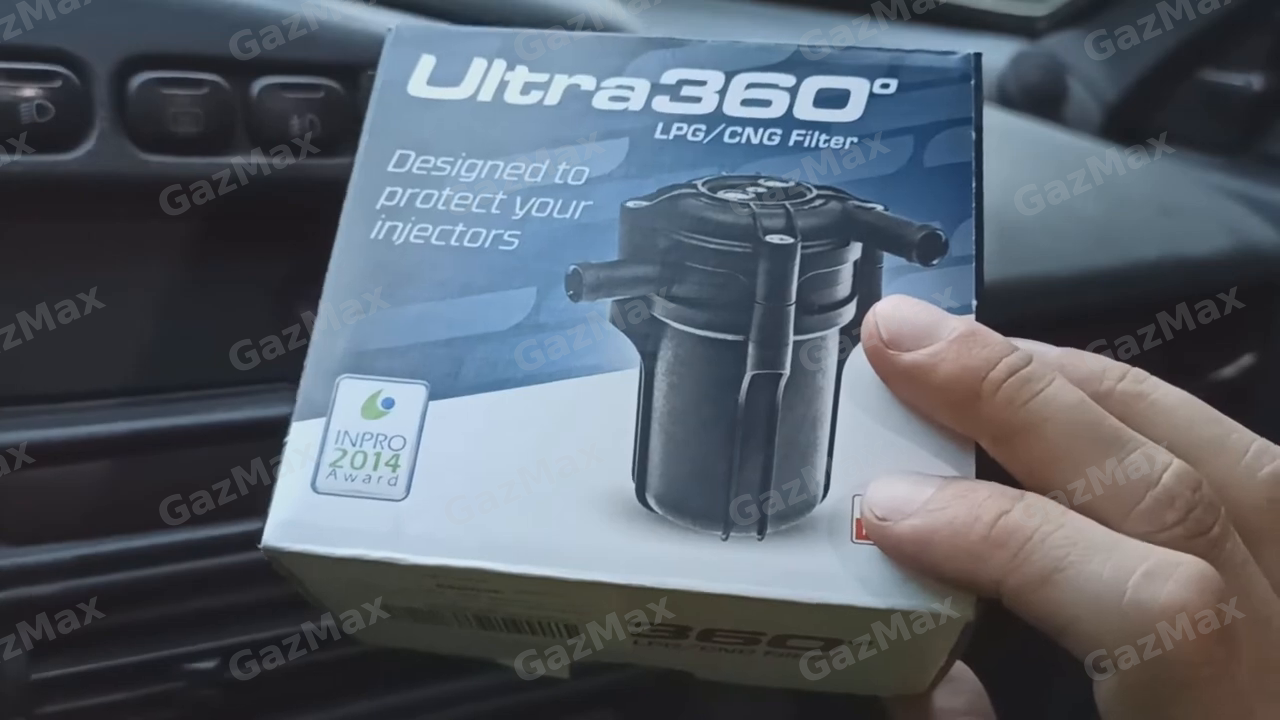

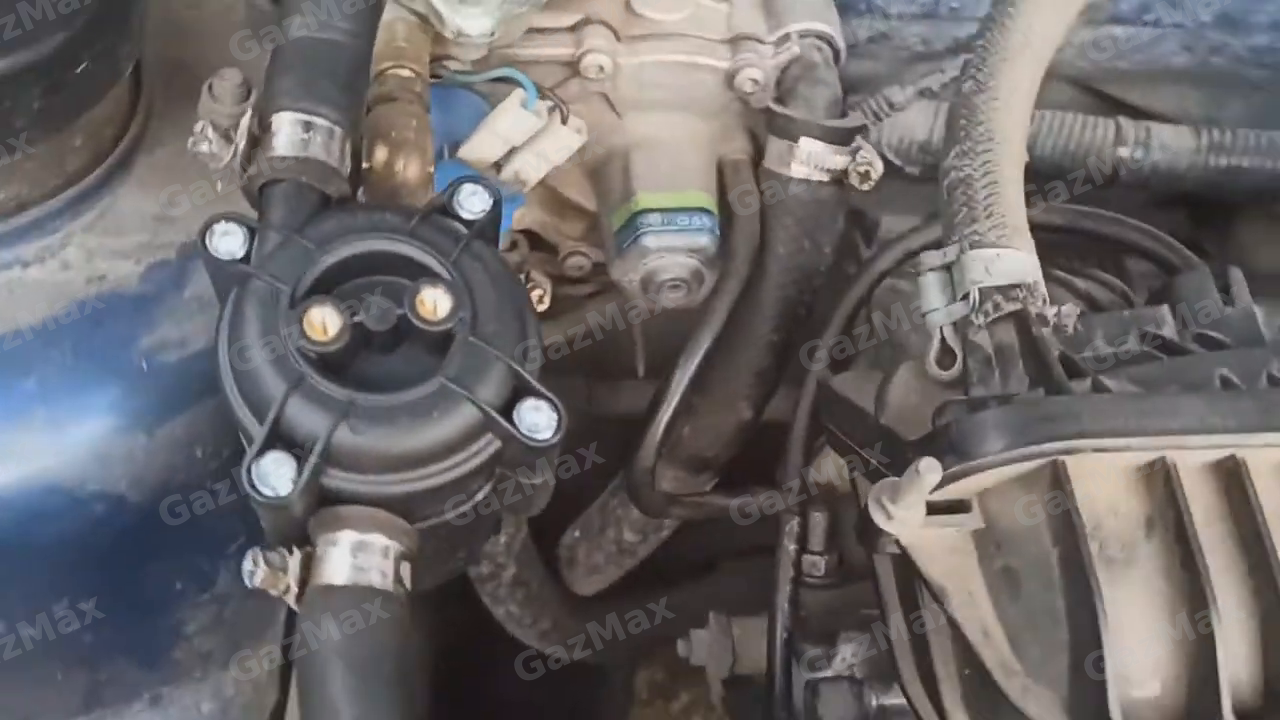

Что даёт фильтр с отстойником
В ALEX Ultra360° движение потока внутри корпуса способствует отделению части жидких и твёрдых примесей, а сменный картридж задерживает более мелкие загрязнения. Штуцеры можно ориентировать относительно друг друга для удобства монтажа. Комплектацию, диаметры и подходящий картридж сверяют по маркировке конкретного изделия.
Отстойник не восстанавливает повреждённый сенсор и не обеспечивает бессрочную защиту форсунок. Фильтр подбирают по фазе топлива, допустимым условиям работы, расходу, диаметрам, количеству выходов и возможности правильной установки. Перегнутый шланг может ограничить подачу даже с новым фильтром.
Через сколько менять фильтр ГБО
Для стандартного Ultra360° ALEX указывает замену картриджа не реже одного раза в год или через 15 000 км — в зависимости от того, что наступит раньше. Это интервал конкретного изделия. Регламент установки и условия эксплуатации могут требовать более частого обслуживания. Регламент Ultra360° на сайте ALEX.
При симптомах загрязнения не ждут планового пробега. Для разборного корпуса нужны совместимый картридж и предусмотренные производителем уплотнения. Подходящие исполнения представлены в разделе фильтров паровой фазы.
Для подбора в GazMax: фильтр ALEX Ultra360° в сборе 12–12 мм и оригинальный картридж ALEX Ultra360°. Диаметры штуцеров, количество выходов и комплектацию уплотнений подбирают под установленный корпус.
Порядок замены MAP-сенсора и фильтра в сервисе
- Подтвердить неисправность и сохранить исходные данные. Записать конфигурацию, ошибки, лог, маркировку деталей, подключение шлангов и направление потока. Плановое обслуживание фильтра и подтверждённую замену сенсора можно выполнить вместе, сохранив результаты диагностики.
- Безопасно подготовить газовый контур. Выключить зажигание, исключить источники воспламенения, дождаться охлаждения. Специалист изолирует подачу и снимает остаточное давление по процедуре оборудования. Остановленный двигатель не означает пустую магистраль. Принудительное включение неисправной системы для выработки остатка газа не является универсальной процедурой.
- Проверить соединения. После безопасной подготовки осмотреть шланги, штуцеры, крепления, разъём и уплотнения. Зафиксировать обнаруженный дефект до установки новых деталей.
- Установить фильтр. Соблюсти обозначения входа и выхода, направление от редуктора к форсункам и предусмотренное положение корпуса. Исключить натяжение, перегибы, контакт с горячими и подвижными деталями. Крепление и затяжка — по требованиям изделия.
- Установить сенсор. Проверить посадку, уплотнения, фиксатор, электрическое и пневматическое подключение. Не тянуть за провода и не заменять штатные уплотнения случайным герметиком. Способ демонтажа и монтажа выбирают по конструкции конкретной модели.
- Проверить конфигурацию и герметичность. Сверить выбранный тип сенсора. Все разобранные соединения проверить подходящим для LPG средством или прибором по сервисной процедуре. Отсутствие запаха не заменяет проверку; применять огонь запрещено.
- Подтвердить результат. Проверить бензиновый запуск, прогрев, штатный переход на газ и работу под нагрузкой. Сохранить контрольный лог и убедиться, что первоначальный симптом и связанные ошибки не возвращаются.
Нужна ли калибровка после замены MAP-сенсора
Контрольная диагностика обязательна. Необходимость перенастройки зависит от изменения типа сенсора, показаний, давления редуктора, форсунок и других параметров дозирования. Для STAG изменение рабочего давления связано с необходимостью проверки и калибровки карты множителя.
Автокалибровку не начинают до устранения нестабильного давления и ошибок датчиков: иначе настройка опирается на недостоверные данные. Несколько минут работы на холостом ходу также не подтверждают правильность смеси при разгоне.
После ремонта сопоставляют работу на бензине и газе при одинаковой нагрузке. Если доступны STFT и LTFT, оценивают их относительно исправной бензиновой базы, а не пытаются любой ценой получить нули. Результат подтверждают плавным переключением, отсутствием повторных ошибок и стабильными показаниями под нагрузкой.
Практические случаи с форумов: чему они учат
Сообщения владельцев и мастеров помогают сформировать диагностические гипотезы. Они не являются статистикой надёжности деталей или заводскими нормативами.
Замена датчика помогла при возврате на бензин и пропадании RPM
В обсуждении Digitronic IQ 3D владелец Lexus RX330 описал возврат на бензин при разгоне и исчезновение RPM в газовой программе. В итоговом сообщении от 14 октября 2021 года он связал сбой с неправильными показаниями PS-04 и сообщил о восстановлении работы после замены сенсора.
Практический вывод: нужно анализировать, какие каналы меняются одновременно и что происходит первым. Объяснение участника о внутреннем алгоритме блока остаётся предположением; его пороговые значения нельзя переносить на другие установки.
Новый сенсор и другой блок не устранили проблему с массой
В обсуждении Honda Civic со STAG QNEXT PLUS описаны неправильные показания MAP, которые сохранились после замены сенсора и получения другого блока. В сообщении от 18 мая 2019 года мастер уточнил причину: после работ с аккумулятором не подключили минус вариатора, связанного с MAP-цепью. Восстановление соединения устранило проблему.
Практический вывод: дополнительное оборудование и его соединения с массой способны влиять на измерительную цепь. До дорогой замены ECU нужно проверить историю работ и весь связанный жгут.
Частые вопросы
Почему ГБО не переключается на газ, хотя двигатель прогрет?
Газовый блок может видеть недостаточную температуру редуктора, неправильные RPM или невыполненное условие перехода. Нужно прочитать его параметры. Указатель температуры двигателя этого не заменяет.
Почему газ отключается при разгоне?
Возможны реальная просадка давления, ограничение подачи, ложный сигнал или настроенный переход по нагрузке либо оборотам. Причину устанавливают по записи момента отключения и контрольной проверке подозрительного канала.
Ошибка низкого давления означает неисправность MAP-сенсора?
Нет. Сначала отделяют неправильное измерение от реальной нехватки газа. Проверяют подачу, электрические цепи и соответствие показаний независимому измерению.
Какое давление должно быть в исправном ГБО 4?
Соответствующее конкретному редуктору, форсункам и настройке системы. Перед оценкой уточняют, какое давление показано: абсолютное, избыточное или дифференциальное. Универсального значения нет.
Поможет ли новый датчик при неисправной проводке?
Замена может ничего не изменить либо временно улучшить ситуацию из-за восстановленного при переподключении контакта. Питание, массу, сигналы и разъёмы проверяют до вывода о неисправности сенсора.
Можно ли поставить PS-04 MAX вместо PLUS?
После подтверждения совместимости с конкретным блоком и его конфигурацией. Больший диапазон MAX не означает правильную работу с любой программной характеристикой прежнего датчика.
Обязательно ли менять фильтр вместе с MAP-сенсором?
Фильтр меняют по регламенту, состоянию или подтверждённому ограничению потока. Совместная замена может быть оправдана, но не доказывает, что фильтр стал причиной поломки датчика.
Можно ли промыть MAP очистителем карбюратора?
Без предусмотренной производителем процедуры этого делать не следует. Совместимость растворителя с мембраной, электроникой и уплотнениями неизвестна. Промывка и продувка не заменяют проверку точности.
Почему машина не переходит на газ после замены фильтра?
Проверяют затронутые соединения: направление потока, уплотнения, шланги, разъём датчика и вакуумную трубку. До повторных запусков нужно подтвердить герметичность.
Достаточно ли стереть ошибки или снизить порог давления?
Нет. Удаление ошибки убирает запись, а изменение порога меняет условия защиты. Неисправность нужно устранить и подтвердить результат контрольным логом.
Подбор датчика и фильтров в GazMax
Не уверены, какой датчик или фильтр подойдёт? Оставьте запрос на подбор в GazMax. Подготовьте маркировку блока ГБО, датчика и его разъёма, модель редуктора, данные фильтра и диаметры шлангов. Если есть сохранённые ошибки, добавьте их к описанию симптомов.
Для более широкого поиска причин используйте инструкцию по диагностике неисправностей ГБО.
