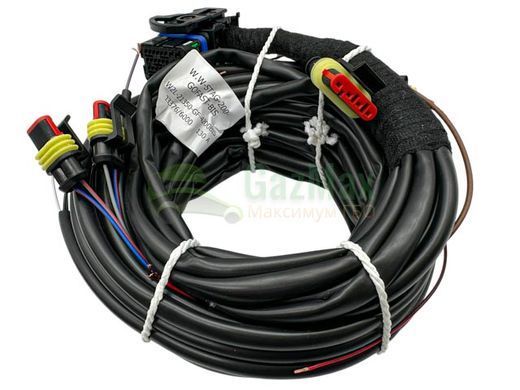

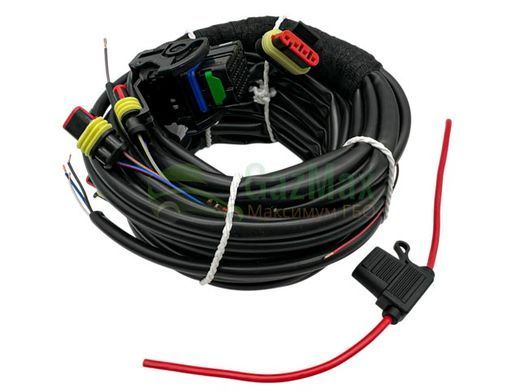

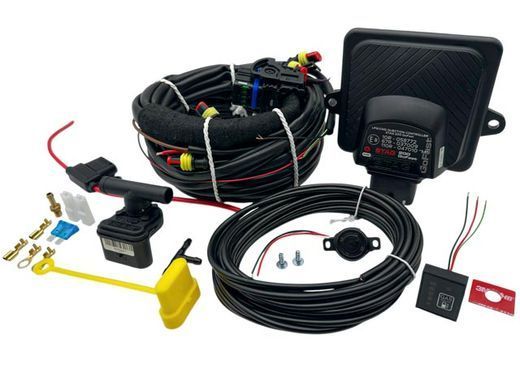

STAG 200 GoFast — полный комплект электроники ГБО 4 поколения для автомобилей с 3- или 4-цилиндровым бензиновым двигателем и непрямым распределенным впрыском. Комплект содержит оригинальный контроллер нового образца, проводку, переключатель STAG LED GoFast, герметичный датчик уровня WPL Waterproof, датчик давления на выбор, монтажные элементы и гарантийную документацию.

Что представляет собой STAG 200 GoFast

STAG 200 GoFast — электронная система управления последовательным впрыском LPG или CNG польского производителя AC S.A.. Контроллер анализирует сигналы бензиновых форсунок, давление, температуру и нагрузку двигателя, после чего рассчитывает время открытия газовых форсунок для каждого цилиндра.

Система поддерживает последовательный, полупоследовательный и синхронный full group впрыск. В программе доступны конфигурации Standard, Turbo и Valvetronic, автокалибровка, карты коррекций, осциллограф и диагностика неисправностей.

Полная комплектация

Оригинальный блок нового образца

Контроллер имеет обновленный корпус, заводскую маркировку и механизм аутентификации соединения между блоком и программой STAG 200 Easy. Перед отправкой блок подключается к официальному программному обеспечению и обновляется до последней доступной версии прошивки AC S.A.

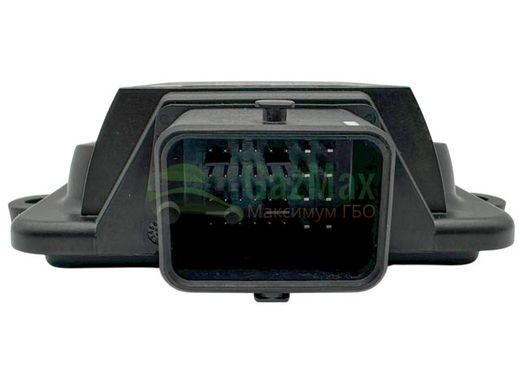

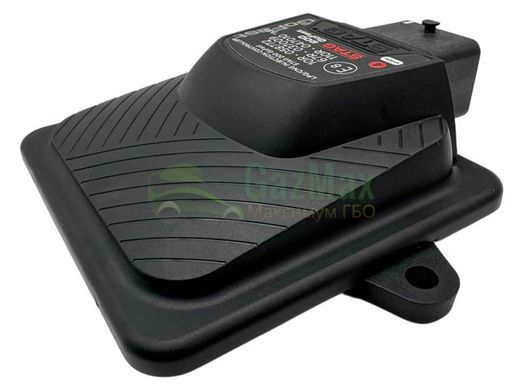

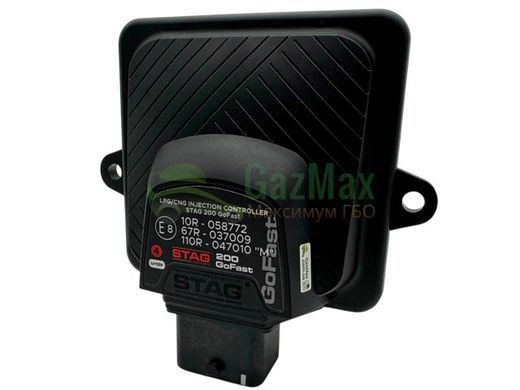

Оригинальный контроллер STAG 200 GoFast для 3- и 4-цилиндровых двигателей.

WPL Waterproof и переключатель LED GoFast

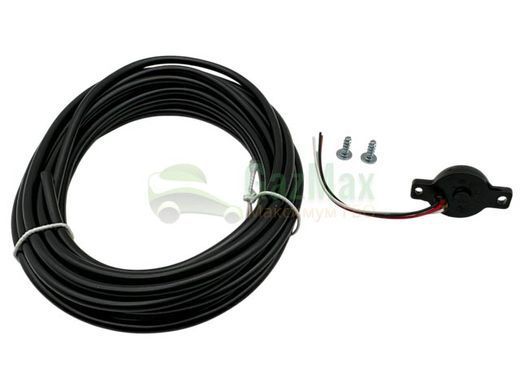

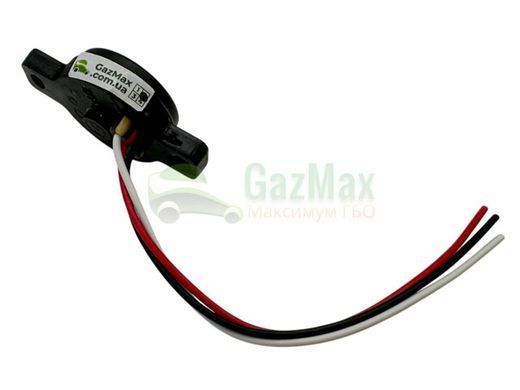

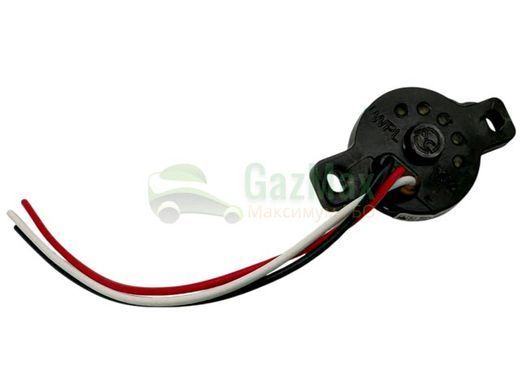

Датчик уровня WPL Waterproof

Датчик уровня WPL Waterproof работает по принципу Холла: бесконтактно считывает положение магнитного указателя мультиклапана и передает сигнал контроллеру. В его конструкции нет контактной или графитовой дорожки, которая постепенно изнашивается.

• герметичный корпус с защитой от воды, пыли и загрязнений;
• бесконтактный принцип измерения;
• светодиодная индикация непосредственно на датчике;
• поддержка электроникой STAG GoFast;
• калибровка уровня газа через STAG 200 Easy;
• подходит для баллонов в багажнике и под днищем автомобиля.

Переключатель STAG LED GoFast

Переключатель устанавливается в салоне и используется для выбора режима бензин/газ, контроля состояния системы и приблизительного уровня топлива в баллоне.

• цифровое трехпроводное подключение;
• индикация бензина, газа и ожидания переключения;
• индикация уровня газа и резерва;
• звуковое предупреждение об окончании газа или неисправности;
• компактный корпус; монтажный комплект входит в набор.

Выбор датчика давления

Нужный вариант выбирается в модификациях товара. Тип установленного датчика необходимо правильно указать в STAG 200 Easy. Отдельно посмотреть доступные MAP-сенсоры и датчики давления ГБО можно в соответствующем разделе каталога.

Совместимость

Возможности STAG 200 Easy

Бесплатная фирменная программа STAG 200 Easy используется для подключения, калибровки, проверки, диагностики и обновления контроллера.

Карта множителя используется для точной настройки дозирования газа.

Мониторинг параметров

• время впрыска бензиновых и газовых форсунок;
• обороты, нагрузка и напряжение питания;
• давление газа и давление во впускном коллекторе;
• температура редуктора и газа;
• сигнал лямбда-зонда;
• текущий режим бензин/газ.

Калибровка и настройка

• автоматическая калибровка;
• бензиновая и газовая карты;
• карта множителя и автоматический подбор множителя;
• коррекции по оборотам, нагрузке и температуре газа;
• настройка дополнительной доли бензина;
• настройка температуры, оборотов и давления перехода на газ;
• режимы Standard и Expert.

Диагностика

• встроенный осциллограф;
• просмотр текущих и сохраненных ошибок;
• сохранение параметров в момент неисправности;
• тестовое отключение отдельных газовых форсунок;
• сохранение и восстановление конфигурации;
• возврат к заводским настройкам;
• обновление прошивки контроллера и переключателя.

Подключение, безопасность и монтаж

Для настройки используется USB-интерфейс STAG RS232 или беспроводной адаптер Bluetooth Next. Диагностический интерфейс приобретается отдельно и не нужен для повседневной работы автомобиля.

STAG 200 GoFast не имеет встроенной OBD-адаптации. Для проверки топливных коррекций STFT и LTFT установщик может использовать отдельный автомобильный OBD-сканер.

Функции контроля

• переход на бензин при критическом падении давления газа;
• контроль датчиков, газовых форсунок, клапанов и напряжения питания;
• контроль температуры редуктора и газа;
• звуковые предупреждения об окончании газа или неисправности;
• регистрация параметров в момент появления ошибки;
• возможность аварийного запуска на газе в предусмотренных производителем случаях.

Основные рекомендации по монтажу

• монтаж должен выполнять специалист с опытом работы с ГБО и автомобильной электрикой;
• контроллер нужно размещать вдали от воды и источников высокой температуры;
• проводку нельзя прокладывать вплотную к высоковольтным проводам и катушкам зажигания;
• подключение бензиновых и газовых форсунок должно соответствовать порядку цилиндров;
• датчик давления нужно установить так, чтобы в нем не накапливался конденсат;
• после монтажа необходимо проверить герметичность всех газовых соединений;
• после автокалибровки автомобиль нужно проверить в движении под различной нагрузкой;
• программу, инструкцию и схему можно загрузить через QR-код на коробке.

Технические характеристики

Почему стоит заказать STAG GoFast в GazMax

• оригинальный контроллер нового образца;
• проверка через официальную программу STAG 200 Easy;
• обновление до актуальной официальной прошивки перед отправкой;
• выбор оригинального или совместимого датчика давления;
• герметичный датчик уровня WPL Waterproof в комплекте;
• оригинальный переключатель STAG LED GoFast с монтажным комплектом;

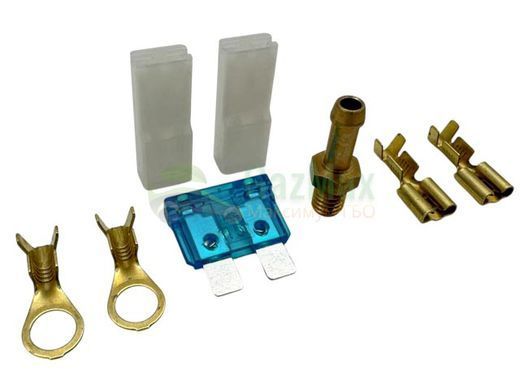

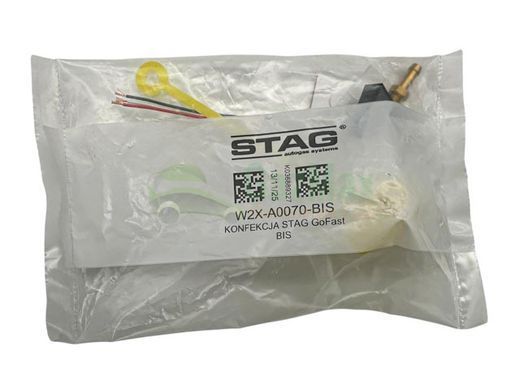

• вакуумный штуцер и заглушка диагностического разъема;
• гарантийная книжка и гарантия 24 месяца;
• помощь с проверкой совместимости по автомобилю и коду двигателя;
• возможность отдельно подобрать редуктор, газовые форсунки, фильтры и монтажные материалы;
• отправка комплектующих ГБО по Украине со склада GazMax.

Часто задаваемые вопросы

Какую версию STAG 200 GoFast выбрать?

Сравните три варианта комплекта электроники и выберите подходящий по происхождению, исполнению и стоимости.
