STAG 200 GoFast — полный комплект электроники ГБО 4 поколения для автомобилей с 3- или 4-цилиндровым бензиновым двигателем и непрямым распределенным впрыском. Комплект содержит оригинальный контроллер нового образца, проводку, переключатель STAG LED GoFast, герметичный датчик уровня WPL Waterproof, датчик давления на выбор, монтажные элементы и гарантийную документацию.
Артикул
WEG-AMA024409999-300
WEG-AMA024409999-300
Количество цилиндров
3 или 4
3 или 4
Тип впрыска
Непрямой MPI
Непрямой MPI
Гарантия
24 месяца
24 месяца
Полная комплектация электроники:
это не сокращенный набор «блок + проводка». В комплект уже входят переключатель LED GoFast, датчик уровня WPL Waterproof, датчик давления на выбор, монтажный комплект, вакуумный штуцер, гарантийная книжка и заглушка диагностического разъема.
это не сокращенный набор «блок + проводка». В комплект уже входят переключатель LED GoFast, датчик уровня WPL Waterproof, датчик давления на выбор, монтажный комплект, вакуумный штуцер, гарантийная книжка и заглушка диагностического разъема.
Важно перед покупкой: STAG 200 GoFast предназначен для двигателей с непрямым распределенным впрыском бензина. Он не подходит для систем прямого впрыска TSI, TFSI, FSI, GDI, EcoBoost, DISI, THP и других аналогичных двигателей, если бензин подается непосредственно в цилиндры.
Что представляет собой STAG 200 GoFast
STAG 200 GoFast — электронная система управления последовательным впрыском LPG или CNG польского производителя AC S.A.. Контроллер анализирует сигналы бензиновых форсунок, давление, температуру и нагрузку двигателя, после чего рассчитывает время открытия газовых форсунок для каждого цилиндра.
Система поддерживает последовательный, полупоследовательный и синхронный full group впрыск. В программе доступны конфигурации Standard, Turbo и Valvetronic, автокалибровка, карты коррекций, осциллограф и диагностика неисправностей.

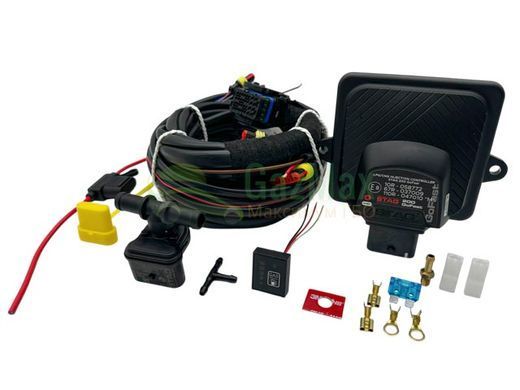

Полная комплектация
| Компонент | Что входит в комплект |
|---|---|
| Блок управления | Оригинальный STAG 200 GoFast нового исполнения в обновленном корпусе |
| Проводка | Основной жгут на 4 цилиндра для подключения бензиновых и газовых форсунок, питания, клапанов, датчиков, переключателя и диагностики |
| Датчик давления | Оригинальный STAG или проверенный совместимый аналог — на выбор покупателя |
| Датчик уровня | WPL Waterproof с бесконтактным датчиком Холла и LED-индикацией |
| Переключатель | Оригинальный STAG LED GoFast с монтажным комплектом |
| Монтажные элементы | Вакуумный штуцер и заглушка диагностического разъема |
| Документация | Гарантийная книжка и фирменная коробка с QR-кодом для загрузки программы, схемы и инструкции |
Не входят в комплект:
редуктор ГБО, газовые форсунки, фильтры, шланги, магистраль, мультиклапан, баллон, заправочное устройство и диагностический интерфейс. Это полный комплект именно управляющей электроники.
редуктор ГБО, газовые форсунки, фильтры, шланги, магистраль, мультиклапан, баллон, заправочное устройство и диагностический интерфейс. Это полный комплект именно управляющей электроники.

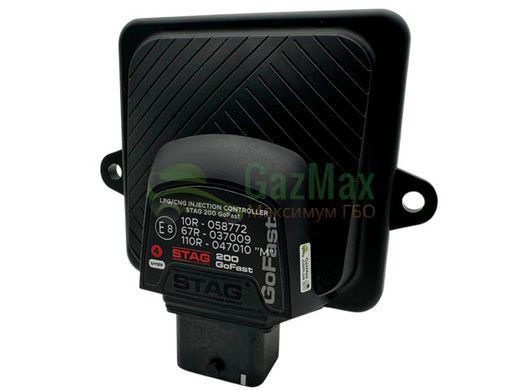

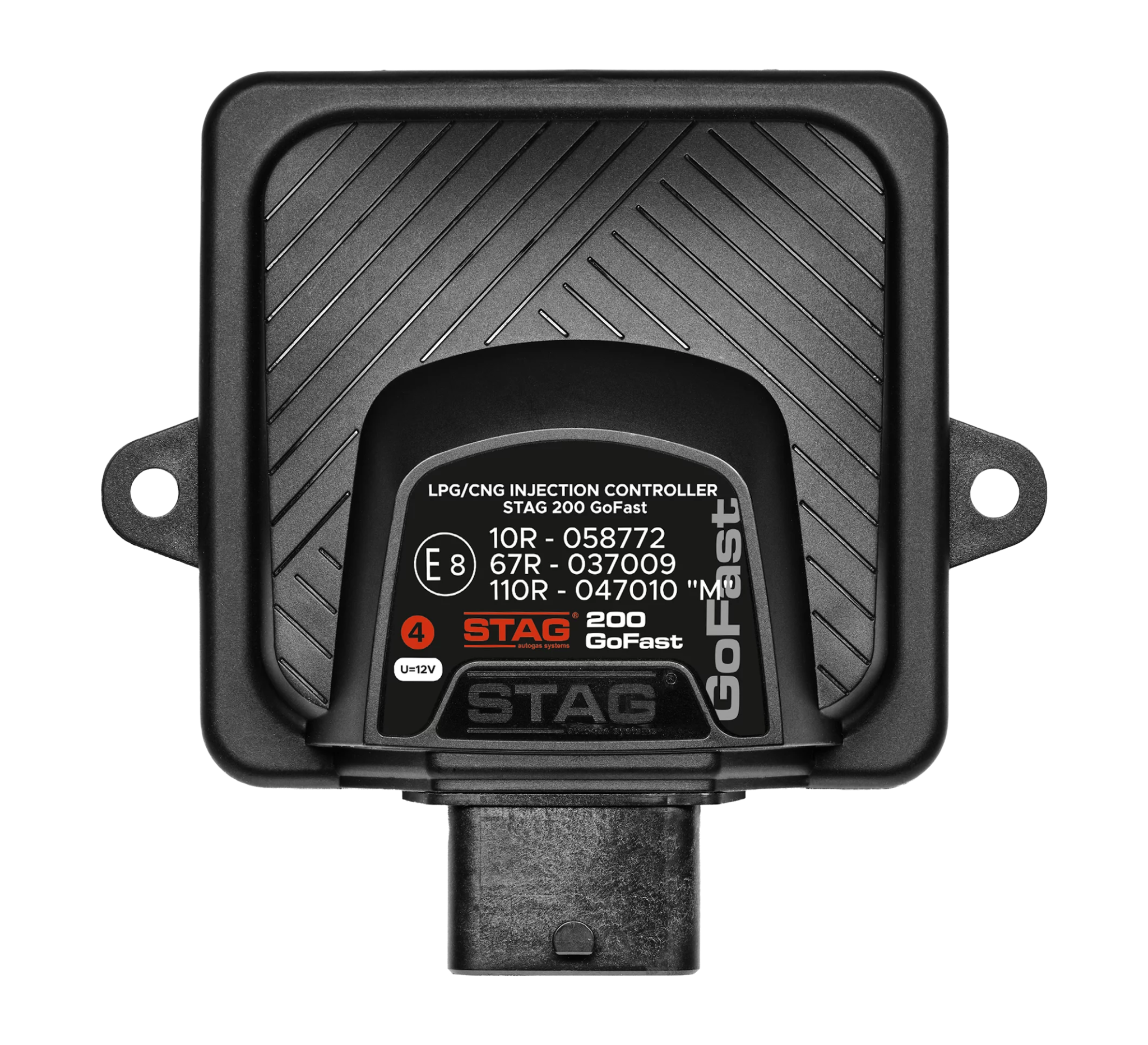

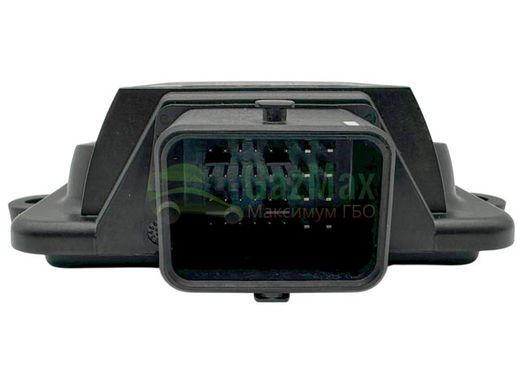

Оригинальный блок нового образца
Контроллер имеет обновленный корпус, заводскую маркировку и механизм аутентификации соединения между блоком и программой STAG 200 Easy. Перед отправкой блок подключается к официальному программному обеспечению и обновляется до последней доступной версии прошивки AC S.A.
Оригинальный контроллер STAG 200 GoFast для 3- и 4-цилиндровых двигателей.
Проверка оригинальности перед отправкой:
оригинальный контроллер корректно распознается программой STAG 200 Easy и принимает официальное обновление прошивки AC S.A. Возможность установки официальной прошивки используется GazMax как 100% подтверждение оригинальности блока.
оригинальный контроллер корректно распознается программой STAG 200 Easy и принимает официальное обновление прошивки AC S.A. Возможность установки официальной прошивки используется GazMax как 100% подтверждение оригинальности блока.
Маркировка и омологации блока с актуальной фотографии:
E8 10R-05 8772, E8 67R-03 7009, E8 110R-04 7010 «M».
E8 10R-05 8772, E8 67R-03 7009, E8 110R-04 7010 «M».
WPL Waterproof и переключатель LED GoFast

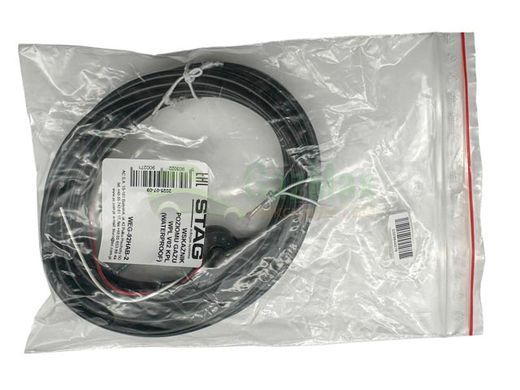

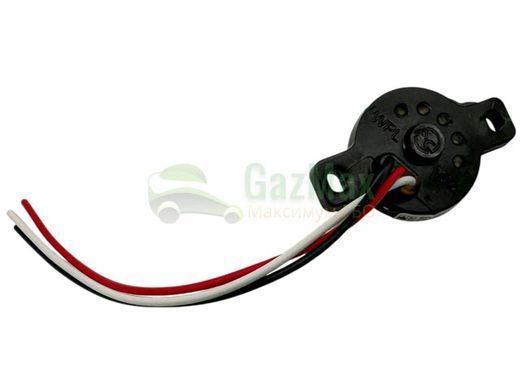

Датчик уровня WPL Waterproof
Датчик уровня WPL Waterproof работает по принципу Холла: бесконтактно считывает положение магнитного указателя мультиклапана и передает сигнал контроллеру. В его конструкции нет контактной или графитовой дорожки, которая постепенно изнашивается.
- герметичный корпус с защитой от воды, пыли и загрязнений;
- бесконтактный принцип измерения;
- светодиодная индикация непосредственно на датчике;
- поддержка электроникой STAG GoFast;
- калибровка уровня газа через STAG 200 Easy;
- подходит для баллонов в багажнике и под днищем автомобиля.
Переключатель STAG LED GoFast
Переключатель устанавливается в салоне и используется для выбора режима бензин/газ, контроля состояния системы и приблизительного уровня топлива в баллоне.
- цифровое трехпроводное подключение;
- индикация бензина, газа и ожидания переключения;
- индикация уровня газа и резерва;
- звуковое предупреждение об окончании газа или неисправности;
- компактный корпус; монтажный комплект входит в набор.
Выбор датчика давления
| Вариант | Кому подойдет | Особенности |
|---|---|---|
| Оригинальный STAG | Для максимально заводской комплектации | Оригинальный компонент AC S.A. с полным соответствием системе |
| Проверенный аналог | Для более доступной версии комплекта | Совместимый разъем и характеристики при более низкой стоимости |
Нужный вариант выбирается в модификациях товара. Тип установленного датчика необходимо правильно указать в STAG 200 Easy. Отдельно посмотреть доступные MAP-сенсоры и датчики давления ГБО можно в соответствующем разделе каталога.
Совместимость
Подходит для
- 3-цилиндровых бензиновых двигателей MPI;
- 4-цилиндровых бензиновых двигателей MPI;
- атмосферных и турбированных двигателей с непрямым впрыском;
- последовательного и полупоследовательного впрыска;
- систем full group;
- отдельных двигателей Valvetronic с непрямым впрыском;
- систем LPG и CNG с соответствующими механическими компонентами.
Не предназначен для
- двигателей с прямым впрыском бензина;
- систем, для которых нужен специализированный контроллер DPI;
- двигателей с количеством цилиндров более 4;
- дизельных и карбюраторных двигателей;
- систем ГБО 1–2 поколения;
- систем впрыска LPG в жидкой фазе.
Как точно проверить совместимость:
нужно знать марку, модель, год автомобиля, код двигателя, количество цилиндров и тип бензинового впрыска. Одна модель автомобиля может выпускаться как с распределенным, так и с прямым впрыском.
нужно знать марку, модель, год автомобиля, код двигателя, количество цилиндров и тип бензинового впрыска. Одна модель автомобиля может выпускаться как с распределенным, так и с прямым впрыском.
Возможности STAG 200 Easy
Бесплатная фирменная программа STAG 200 Easy используется для подключения, калибровки, проверки, диагностики и обновления контроллера.

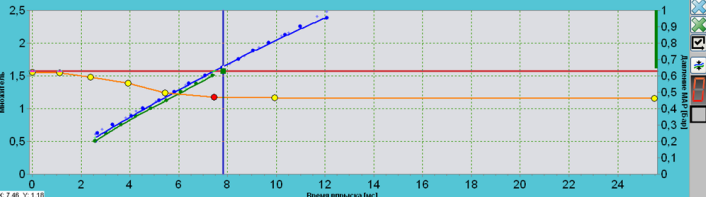

Карта множителя используется для точной настройки дозирования газа.
Мониторинг параметров
- время впрыска бензиновых и газовых форсунок;
- обороты, нагрузка и напряжение питания;
- давление газа и давление во впускном коллекторе;
- температура редуктора и газа;
- сигнал лямбда-зонда;
- текущий режим бензин/газ.
Калибровка и настройка
- автоматическая калибровка;
- бензиновая и газовая карты;
- карта множителя и автоматический подбор множителя;
- коррекции по оборотам, нагрузке и температуре газа;
- настройка дополнительной доли бензина;
- настройка температуры, оборотов и давления перехода на газ;
- режимы Standard и Expert.
Диагностика
- встроенный осциллограф;
- просмотр текущих и сохраненных ошибок;
- сохранение параметров в момент неисправности;
- тестовое отключение отдельных газовых форсунок;
- сохранение и восстановление конфигурации;
- возврат к заводским настройкам;
- обновление прошивки контроллера и переключателя.
Подключение, безопасность и монтаж
Для настройки используется USB-интерфейс STAG RS232 или беспроводной адаптер Bluetooth Next. Диагностический интерфейс приобретается отдельно и не нужен для повседневной работы автомобиля.
STAG 200 GoFast не имеет встроенной OBD-адаптации. Для проверки топливных коррекций STFT и LTFT установщик может использовать отдельный автомобильный OBD-сканер.
USB-кабель или Bluetooth-адаптер не входит в комплект.
После настройки диагностический разъем закрывается комплектной защитной заглушкой.
После настройки диагностический разъем закрывается комплектной защитной заглушкой.
Функции контроля
- переход на бензин при критическом падении давления газа;
- контроль датчиков, газовых форсунок, клапанов и напряжения питания;
- контроль температуры редуктора и газа;
- звуковые предупреждения об окончании газа или неисправности;
- регистрация параметров в момент появления ошибки;
- возможность аварийного запуска на газе в предусмотренных производителем случаях.
Аварийный запуск на газе не является обычным режимом эксплуатации. Его используют только в исключительной ситуации, когда запуск двигателя на бензине невозможен.
Основные рекомендации по монтажу
- монтаж должен выполнять специалист с опытом работы с ГБО и автомобильной электрикой;
- контроллер нужно размещать вдали от воды и источников высокой температуры;
- проводку нельзя прокладывать вплотную к высоковольтным проводам и катушкам зажигания;
- подключение бензиновых и газовых форсунок должно соответствовать порядку цилиндров;
- датчик давления нужно установить так, чтобы в нем не накапливался конденсат;
- после монтажа необходимо проверить герметичность всех газовых соединений;
- после автокалибровки автомобиль нужно проверить в движении под различной нагрузкой;
- программу, инструкцию и схему можно загрузить через QR-код на коробке.
Технические характеристики
| Тип товара | Комплект электроники ГБО |
| Бренд / производитель | STAG / AC S.A. |
| Модель | STAG 200 GoFast |
| Артикул | WEG-AMA024409999-300 |
| Количество цилиндров | 3 или 4 |
| Тип впрыска | Непрямой распределенный впрыск |
| Режимы впрыска | Последовательный, полупоследовательный, full group |
| Типы двигателей в программе | Standard, Turbo, Valvetronic |
| Топливо | LPG / пропан-бутан, CNG / метан |
| Поколение ГБО | 4 поколение |
| Программа настройки | STAG 200 Easy |
| Автокалибровка | Да |
| Осциллограф и диагностика | Да |
| Встроенная OBD-адаптация | Нет |
| Диагностическое подключение | USB RS232 или Bluetooth Next, приобретается отдельно |
| Переключатель | STAG LED GoFast |
| Датчик уровня | WPL Waterproof, датчик Холла, LED-индикация |
| Датчик давления | Оригинальный STAG или совместимый аналог |
| Обновление прошивки | Через STAG 200 Easy |
| Маркировка нового блока | E8 10R-05 8772, E8 67R-03 7009, E8 110R-04 7010 «M» |
| Гарантия | 24 месяца |
| Оригинальность | Оригинал AC S.A. / STAG |
| Страна производства | Польша |
Почему стоит заказать STAG GoFast в GazMax
- оригинальный контроллер нового образца;
- проверка через официальную программу STAG 200 Easy;
- обновление до актуальной официальной прошивки перед отправкой;
- выбор оригинального или совместимого датчика давления;
- герметичный датчик уровня WPL Waterproof в комплекте;
- оригинальный переключатель STAG LED GoFast с монтажным комплектом;
- вакуумный штуцер и заглушка диагностического разъема;
- гарантийная книжка и гарантия 24 месяца;
- помощь с проверкой совместимости по автомобилю и коду двигателя;
- возможность отдельно подобрать редуктор, газовые форсунки, фильтры и монтажные материалы;
- отправка комплектующих ГБО по Украине со склада GazMax.
Часто задаваемые вопросы
Подходит ли STAG GoFast для 3-цилиндрового двигателя?
Да. Контроллер имеет четыре канала, но может быть настроен для работы с 3-цилиндровым двигателем. Четвертый канал не подключается.
Подходит ли он для 4-цилиндрового автомобиля?
Да. Четырехцилиндровые двигатели с распределенным бензиновым впрыском — основная сфера применения STAG 200 GoFast.
Подходит ли комплект для TSI, TFSI, FSI или GDI?
Нет, если двигатель имеет прямой впрыск бензина в цилиндры. Для таких автомобилей нужна специализированная электроника DPI.
Подходит ли STAG GoFast для турбированного двигателя?
Да, если двигатель имеет непрямой распределенный впрыск. Редуктор и форсунки должны соответствовать мощности двигателя.
Входит ли датчик давления в комплект?
Да. Можно выбрать оригинальный датчик STAG или проверенный совместимый аналог.
Какой датчик уровня входит в комплект?
Герметичный WPL Waterproof с бесконтактным датчиком Холла и LED-индикацией.
Входит ли кнопка газ/бензин?
Да. В комплекте есть оригинальный переключатель STAG LED GoFast и монтажный комплект.
Обновлен ли блок до актуальной прошивки?
Да. Перед отправкой контроллер проверяется в STAG 200 Easy и обновляется до последней доступной официальной версии.
Как проверяется оригинальность?
Оригинальный блок корректно распознается STAG 200 Easy и принимает официальное обновление прошивки AC S.A. Возможность установки официальной прошивки используется GazMax как 100% подтверждение оригинальности контроллера.
Где скачать программу и схему?
На фирменной коробке есть QR-код для перехода к программе STAG 200 Easy, монтажной схеме и инструкции.
Входит ли диагностический USB-кабель?
Нет. Диагностический интерфейс приобретается отдельно. В комплекте есть заглушка диагностического разъема.
Есть ли Bluetooth?
Контроллер поддерживает Bluetooth Next, но сам адаптер приобретается отдельно.
Входят ли редуктор и газовые форсунки?
Нет. Это полный комплект электроники. Механические компоненты ГБО подбираются отдельно.
Можно ли установить комплект самостоятельно?
Монтаж требует знания автомобильной электрики, газового оборудования, наличия диагностического интерфейса и последующей настройки автомобиля в движении.
Какая гарантия на комплект?
Гарантия составляет 24 месяца. К комплекту прилагается гарантийная книжка.
Также этот товар могут искать как:
комплект электроники STAG GoFast, электроника STAG 200 GoFast, STAG GoFast 4 цилиндра, STAG GoFast 3 цилиндра, комплект ГБО STAG 200, блок управления STAG GoFast, ЕБУ STAG GoFast, мозги STAG 200, проводка STAG GoFast, STAG LED GoFast комплект, WEG-AMA024409999-300, Стаг Гофаст, Стаг Гоу Фаст, комплект электроники Стаг 200, электроника ГБО 4 поколения, контроллер газа на 4 цилиндра, контроллер LPG 3 цилиндра, STAG 200 Easy, оригинальный STAG GoFast, STAG GoFast full kit, STAG 200 GoFast controller, комплект газовой электроники STAG.
комплект электроники STAG GoFast, электроника STAG 200 GoFast, STAG GoFast 4 цилиндра, STAG GoFast 3 цилиндра, комплект ГБО STAG 200, блок управления STAG GoFast, ЕБУ STAG GoFast, мозги STAG 200, проводка STAG GoFast, STAG LED GoFast комплект, WEG-AMA024409999-300, Стаг Гофаст, Стаг Гоу Фаст, комплект электроники Стаг 200, электроника ГБО 4 поколения, контроллер газа на 4 цилиндра, контроллер LPG 3 цилиндра, STAG 200 Easy, оригинальный STAG GoFast, STAG GoFast full kit, STAG 200 GoFast controller, комплект газовой электроники STAG.
Какую версию STAG 200 GoFast выбрать?
Сравните три варианта комплекта электроники и выберите подходящий по происхождению, исполнению и стоимости.
Рекомендуемый выбор STAG 200 GoFast — оригинал нового образца Актуальное исполнение блока, обновлённый корпус, официальная прошивка и гарантия 24 месяца. Посмотреть новый оригинал → STAG 200 GoFast — оригинал предыдущего образца Оригинальный контроллер AC S.A. в предыдущем исполнении — для замены аналогичного блока или более доступной покупки оригинала. Посмотреть предыдущий оригинал → Совместимый аналог STAG 200 GoFast Самый доступный вариант для стандартной системы ГБО — совместимое исполнение с отдельными условиями комплектации и гарантии. Посмотреть совместимый аналог →
Не уверены в выборе? Сообщите марку, модель, год автомобиля и код двигателя — поможем подобрать подходящую версию комплекта.
