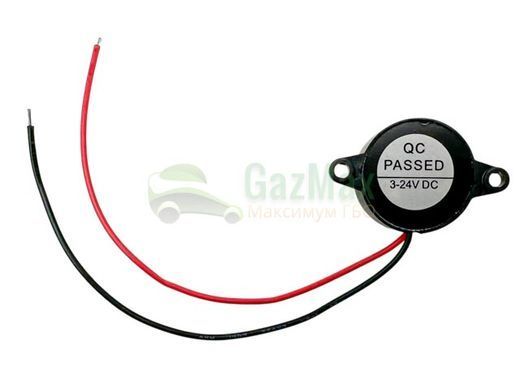

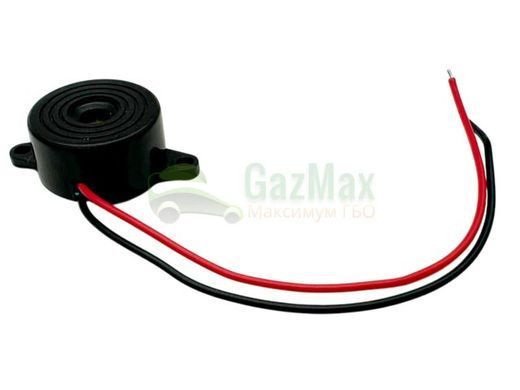

Звуковий зумер STAG для ГБО — окремий сигналізатор, який відтворює звукові повідомлення газового блока керування. Потрібен для заміни несправної «пищалки» у системі із зовнішнім зумером: допомагає почути перехід на бензин через закінчення газу, повідомлення про помилку або нагадування про сервіс, якщо ці функції передбачені контролером.
Характеристики зумера STAG
| Параметр | Значення |
|---|---|
| Бренд | STAG, AC S.A. |
| Тип деталі | Зовнішній звуковий сигналізатор ГБО |
| Напруга за маркуванням корпусу | 3–24 V DC — постійна напруга |
| Підключення | Два виведені дроти: червоний і чорний; без роз'єму |
| Корпус | Круглий, чорний, пластиковий |
| Кріплення | Два вушка з отворами |
| Застосування | Системи ГБО STAG із виходом для окремого зумера |
| Комплектація | Один зумер із двома дротами |
| Стан / одиниця продажу | Новий / 1 шт. |
Для яких систем підходить
Зумер застосовується в таких моделях електроніки STAG із зовнішнім звуковим сигналізатором:
| Моделі контролерів | Виконання звукової сигналізації |
|---|---|
| STAG-200 | Окремий зумер у штатній схемі. Йдеться про STAG-200, а не автоматично про STAG-200 GoFast. |
| STAG-4, STAG-4 ECO, STAG-4 PLUS | Зовнішній зумер, окремий від перемикача газ/бензин. |
| STAG-300 PLUS, STAG-300 ISA2, STAG-300 Premium | Окремий двопровідний зумер у схемах підключення цих серій. |
| STAG-4 QBOX BASIC | Конфігурація з аналоговим перемикачем LED-300 і зовнішнім зумером. |
| STAG-300 QMAX BASIC | Конфігурація з аналоговим перемикачем LED-300 і зовнішнім зумером. |
Для старих блоків із загальним написом «STAG-300» без уточнення модифікації орієнтиром є наявний окремий двопровідний сигналізатор і його вихід у схемі. Версії QBOX PLUS, QNEXT PLUS, QMAX PLUS, STAG 400 DPI та STAG DIESEL із цифровими LED-500/LED-600 мають інше виконання звуку — всередині перемикача.
Підключення виконують до передбаченого схемою виходу зумера. Позначення 3–24 V DC стосується самого сигналізатора: воно не означає, що газовий блок керування розрахований на бортову мережу 24 В.
Окремий зумер чи перемикач із вбудованим звуком
| Виконання | Що важливо для заміни |
|---|---|
| Цей зумер STAG | Окрема деталь із двома дротами. Замінює зовнішній звуковий сигналізатор. |
| STAG LED-300 | Аналоговий перемикач, у системі з яким використовується зовнішній зумер. |
| STAG LED-500 | Має вбудований зумер і регулювання гучності. Ця окрема деталь не є прямою заміною всього LED-500 або його внутрішнього вузла. |
Що означають звукові сигнали
Послідовність сигналів задає контролер. В інструкції STAG-200, STAG-4 Plus/Eco, STAG-300 ISA2/Premium наведено такі приклади:
- Три сигнали — перехід із газу на бензин через низький рівень газу.
- Три короткі та один довгий — помилка контролера.
- Два короткі та один довгий після ввімкнення запалювання — нагадування про плановий сервіс.
Для іншої моделі або версії ПЗ використовуйте її інструкцію: однаковий зумер може відтворювати різні повідомлення.
Заміна та практичні поради
Зумер підключають зі збереженням полярності за схемою конкретного STAG. Корпус закріплюють за вушка, дроти та з'єднання ізолюють і фіксують без натягу. Місце встановлення має забезпечувати чутність сигналу в салоні.
Якщо звук зник, причина може бути у самому зумері, контактах, проводці або керуванні звуком. Якщо він, навпаки, пищить через помилку ГБО, заміна сигналізатора не усуне причину повідомлення — потрібна діагностика системи.
Поширені запитання
Це датчик рівня газу?
Ні. Зумер лише відтворює звук за командою газового контролера. Він не вимірює залишок палива і не замінює датчик на балоні.
Чи є роз'єм у комплекті?
У цього виконання два вільні дроти без роз'єму — як на фото товару. Перемикач і джгут проводки до комплекту не входять.
Чи можна використовувати з будь-яким блоком STAG?
Визначальне значення має схема підключення: потрібен вихід для окремого зумера. Для систем із вбудованим у перемикач звуком не варто обирати цю деталь лише за брендом блока.
