Проводка для блока LPGTECH TECH DUO на 4 циліндри

Основний джгут проводів LPGTECH DUO для підключення блока керування ГБО до форсунок, датчиків, живлення та інших елементів системи. Підходить для монтажу електроніки TECH DUO або заміни пошкодженої проводки. Це окрема проводка, а не комплект електроніки.

Що перевірити перед замовленням

• Модель блока: на корпусі має бути позначення TECH DUO. Проводку не слід підбирати лише за брендом LPGTECH.
• Основний роз’єм: звірте 32-контактне підключення, ключі корпусу та фіксацію зі старим джгутом.
• Газові форсунки: передбачені чотири фішки типу Valtek; для іншого роз’єму потрібно перевірити відповідні перехідники.
• Бензинові форсунки: універсальне підключення проводами без штатних автомобільних фішок. Це не готовий перехідник під конкретну модель авто.
• Датчик тиску: звірте підключення PTS-01, корпус роз’єму та розпінування.

Характеристики

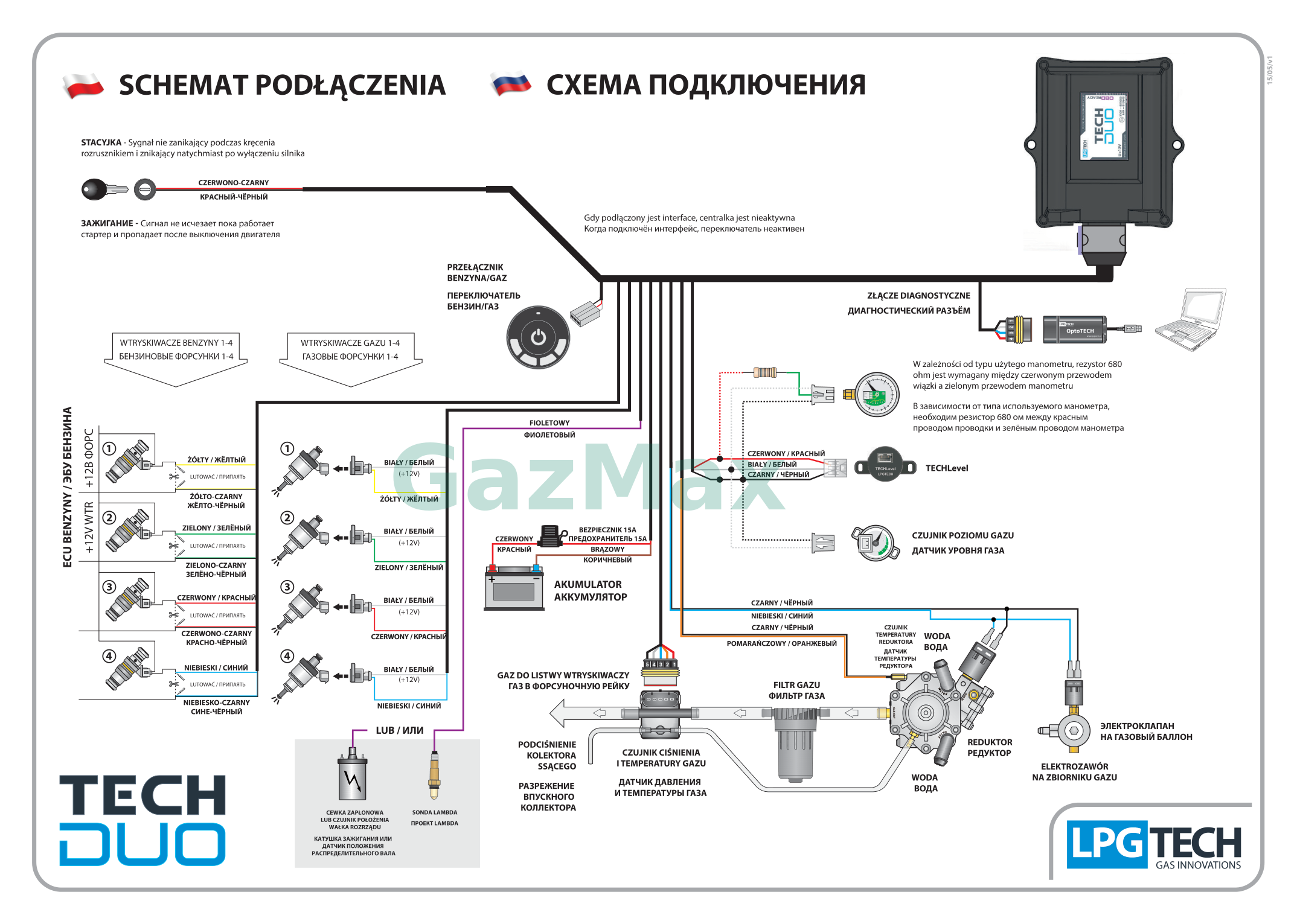

Схема підключення TECH DUO

Схема показує електричні зв’язки системи: бензинові й газові форсунки, датчики, клапани, живлення, перемикач та діагностичне підключення. Зображені компоненти не означають, що вони входять до комплекту проводки.

Важливі примітки виробника

• На схемі живлення передбачений запобіжник 15 А. Не збільшуйте номінал для усунення повторного перегорання — потрібно знайти причину несправності.
• Сигнал запалювання не повинен зникати під час роботи стартера та має зникати після вимкнення двигуна.
• Коли підключений діагностичний інтерфейс, перемикач неактивний. Це слід врахувати під час перевірки кнопки.

Кольори та призначення проводів звіряйте зі схемою саме TECH DUO і фактичним джгутом. Не використовуйте схему іншого блока як готове розпінування.

Коли потрібна заміна проводки

Новий джгут розглядають за пошкодженої ізоляції, обгорілих або окислених контактів, зламаних фіксаторів чи численних ненадійних з’єднань після попереднього ремонту. Помилка форсунки або датчика сама по собі ще не доводить несправність проводки: спочатку перевіряють живлення, контакти, коло відповідного елемента та сам компонент.

Монтаж і перевірка після підключення

Роботи виконують зі знеструмленою системою за процедурою обслуговування автомобіля та ГБО. Проводку прокладають без натягу, захищають від гострих країв, гарячих поверхонь і рухомих деталей. Особливо важливо не переплутати відповідність бензинових і газових форсунок за циліндрами.

Після встановлення фахівець перевіряє живлення й масу, зв’язок із блоком, показання датчиків, помилки та роботу кожного каналу. Нова проводка не скасовує перевірку налаштувань системи.

Комплектація та поширені запитання

Що входить у комплект?

Один джгут проводки TECH DUO у виконанні, показаному на фото. Блок керування, перемикач, датчики, форсунки та діагностичний інтерфейс не входять.

Це кабель для налаштування ГБО через USB?

Ні. Це монтажна проводка автомобільної системи. Для зв’язку з програмою потрібен окремий сумісний діагностичний інтерфейс.

Чи підходить для 6 або 8 циліндрів?

Ця картка стосується чотириканальної проводки TECH DUO. Вона не замінює джгут системи на 6 або 8 циліндрів.

Чи можна підключити без втручання в штатну проводку авто?

Бензинові канали тут універсальні, без автомобільних фішок. Спосіб підключення визначають за схемою конкретного автомобіля; встановлення не є універсальним plug-and-play.

Потрібна допомога з вибором? Надішліть фото етикетки блока та роз’ємів старої проводки через підбір запчастин ГБО GazMax.
