Проводка LPGTECH TECH 204 RGB: 4 циліндри та роз’єм 48 pin

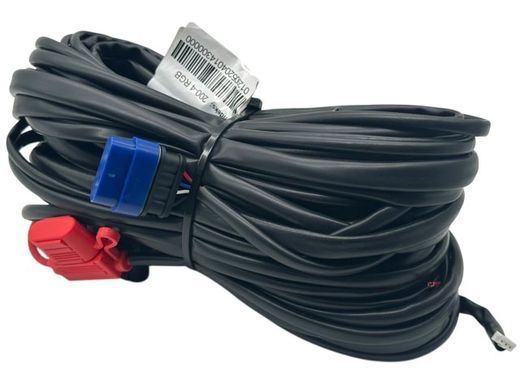

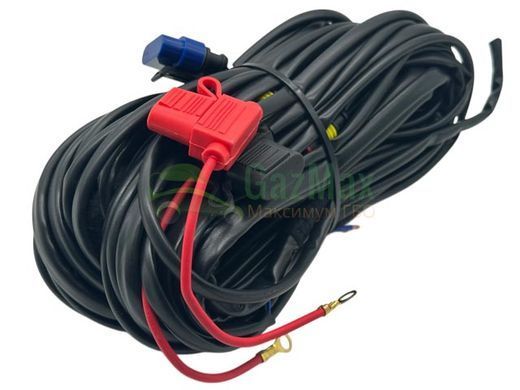

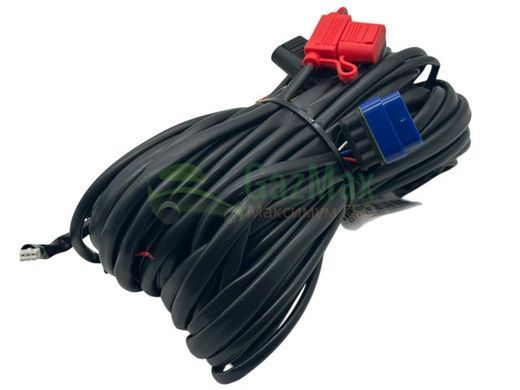

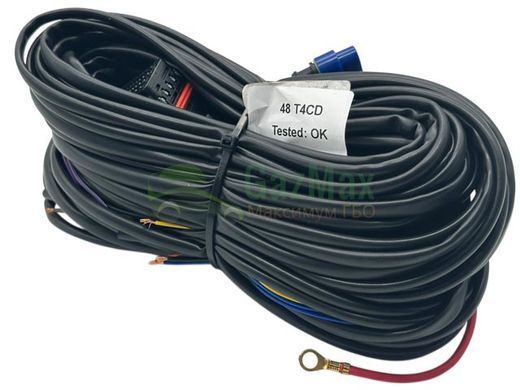

Основний джгут проводів для LPGTECH TECH 204 з’єднує блок ГБО з форсунками, датчиками, перемикачем і живленням. На фото товару — виконання з маркуванням 204 RGB / 48 T4CD. Проводка продається окремо: блок керування, кнопка та датчики до ціни не входять.

Як підібрати правильне виконання

Перед замовленням порівняйте етикетку блока, великий роз’єм і відгалуження старого джгута з фотографіями. Для TECH 204 важливі не лише 48 контактів, а й тип перемикача та підключення датчиків. Якщо змінюється вся електроніка або частина проводки вже перероблена, надішліть фото через підбір запчастин GazMax.

• Блок: LPGTECH TECH 204, чотири канали форсунок, основний роз’єм 48 pin.
• Перемикач: виконання RGB. Триконтактний цифровий та старий шестиконтактний аналоговий перемикачі мають різні підключення; не міняйте їх лише за зовнішньою схожістю.
• Форсунки: звірте форму фішок і послідовність циліндрів. Штатні автомобільні роз’єми бензинових форсунок не є універсальними для всіх машин.
• Датчики: перевірте роз’єм MAP-сенсора, термодатчика редуктора й датчика рівня, а також їх вибір у програмі блока.

Характеристики та комплектація

Збережені фотографії показують фактичне виконання та роз’єми. Датчики, електроклапани, форсунки, блок, перемикач і USB-інтерфейс замовляються окремо.

Сумісність: що важливо знати

Основне застосування — TECH 204 RGB на 4 циліндри. Для TECH 224 або старих TECH 214 потрібна перевірка конкретної проводки, розпінування й типу кнопки. Однакова кількість контактів не підтверджує взаємозамінність із STAG, KME чи іншими системами.

TECH DUO має 32-контактне підключення, TECH ONE — 24-контактне, а серія TECH 300 — інше виконання. Цей джгут не слід купувати для них як універсальну заміну. Чотириканальна проводка також не замінює варіант для 6 або 8 циліндрів.

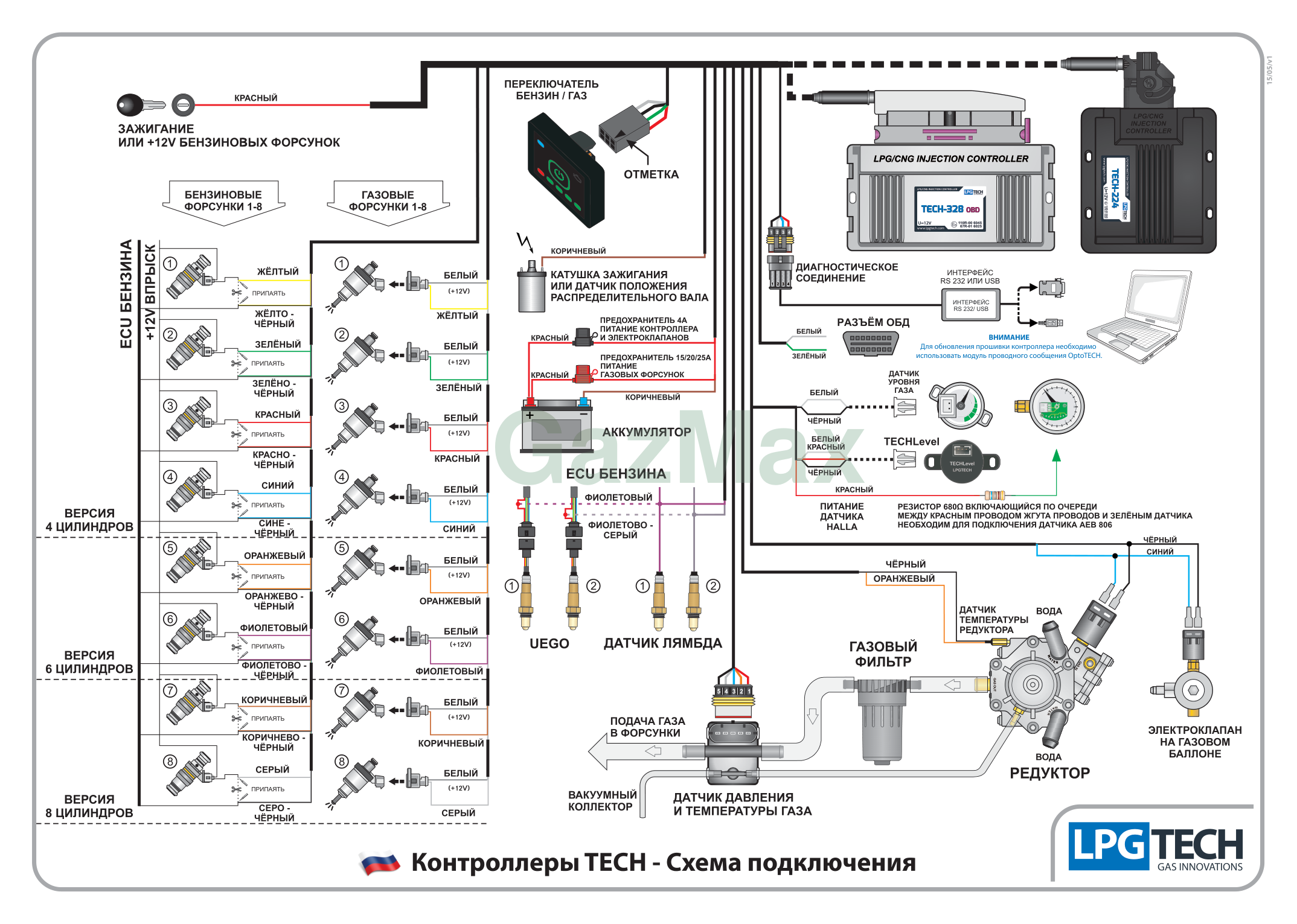

Офіційна схема систем LPGTECH TECH

На загальній схемі виробника показані електричні кола форсунок, датчиків, перемикача, живлення та діагностики. Для TECH 204 використовується частина на 4 циліндри. Канали 5–8, блоки інших серій і OBD на цій ілюстрації не означають їх наявності в TECH 204 чи комплектації цього товару.

Практичні орієнтири зі схеми

Живлення електроніки та газових форсунок показане окремими захищеними колами. Номінали запобіжників визначають за конкретною системою: на загальній схемі наведено кілька варіантів, а не один номінал для всіх джгутів. Зберігайте відповідність бензинового й газового каналу кожному циліндру. Кольори проводів та призначення контактів звіряйте з документацією вашого виконання.

Заміна й перевірка після монтажу

Заміна доречна за пошкодженої ізоляції, обгорілих контактів, зламаних фіксаторів або численних ненадійних з’єднань. Помилка MAP-сенсора чи форсунки сама по собі не доводить несправності джгута: спочатку перевіряють компонент, його живлення й електричне коло.

Монтаж виконує фахівець зі знеструмленою системою. Проводку закріплюють без натягу, подалі від випуску, рухомих деталей і гострих країв. Після заміни перевіряють живлення, масу, зв’язок із блоком, показання датчиків, відповідність каналів і помилки в програмі. Нова проводка не замінює налаштування ГБО.

Поширені запитання

Чи входить кнопка RGB?

Ні. RGB позначає виконання проводки. Перемикач є окремим товаром.

Це діагностичний кабель USB?

Ні. Це джгут для монтажу в автомобілі. Для налаштування потрібен окремий сумісний інтерфейс.

Чи додає ця проводка OBD до TECH 204?

Ні. Можливості визначає контролер. Зображення OBD у загальній схемі стосується відповідних моделей, а не будь-якого блока TECH.

Чи можна вибрати за маркою автомобіля?

Проводку підбирають насамперед за блоком ГБО та роз’ємами. Марка автомобіля без даних установленої електроніки недостатня.
