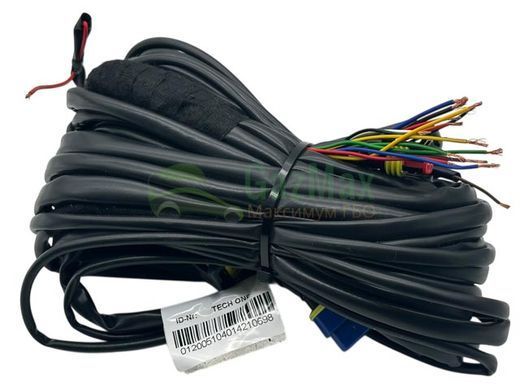

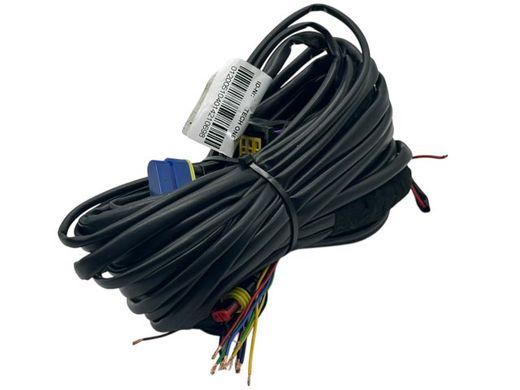

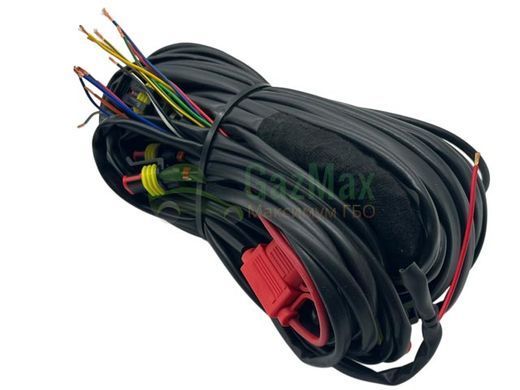

Проводка LPGTECH TECH ONE, 4 циліндри, 24 pin — джгут для з’єднання газового блока керування з форсунками, датчиками та перемикачем. Підійде для заміни пошкодженої проводки TECH ONE або складання електронної частини ГБО 4 покоління.

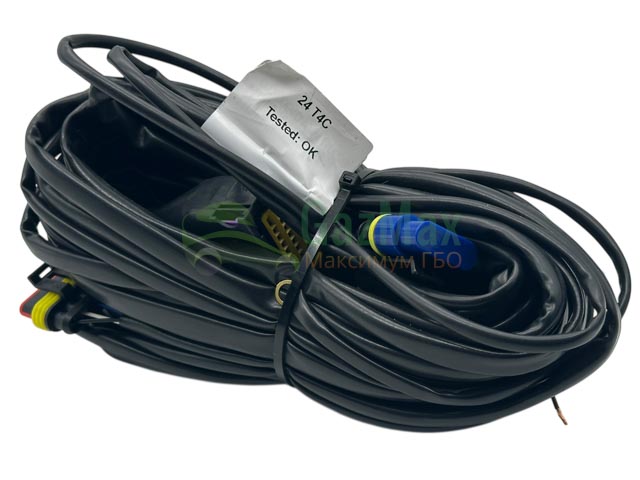

Перед замовленням звірте напис TECH ONE на контролері, 24-контактний роз’єм і штекери периферійних компонентів. На фото товару є маркування джгута 24 T4C. Воно допомагає ідентифікувати виконання, але не замінює перевірку розпінування.
Що Ви отримуєте
Один джгут електропроводки в показаному на фото виконанні. Блок керування, MAP-сенсор, перемикач газ/бензин, датчики, форсунки та редуктор до цієї позиції не входять.
Сумісність і перевірка перед купівлею
| Параметр | Значення |
|---|---|
| Модель контролера | LPGTECH TECH ONE |
| Кількість циліндрів | 4 |
| Основний роз’єм | 24 pin |
| Призначення | Електричні з’єднання системи послідовного впорскування газу |
| Перемикач | Сумісний цифровий перемикач TECH ONE, 3 контакти |
| Система | ГБО 4 покоління, LPG / CNG за відповідної комплектації |
Проводки TECH DUO 32 pin і TECH 204 48 pin мають інші основні роз’єми. Цей джгут не є їх прямою заміною. Для інших блоків не достатньо однакової кількості контактів: перевіряються ключ роз’єму, призначення виводів і керування периферією.
Які кола підключає проводка
Офіційна схема TECH ONE показує підключення газових і бензинових форсунок 1–4, живлення та маси, сигналу запалювання, обертів, MAP-сенсора, температури редуктора, рівня газу, електроклапанів, перемикача і діагностичного інтерфейсу. Перед монтажем майстер має звірити кожне відгалуження з конкретною ревізією проводки.
При заміні MAP-сенсора: перевірте форму штекера, розпінування та тип датчика в Gas Setting. PS-02 і PTS-01 не слід переставляти лише за зовнішньою схожістю роз’єму.
Коли потрібна заміна жгута
- Пошкоджена ізоляція, зламані фіксатори або окислені контакти.
- Після попередніх ремонтів залишилися ненадійні скрутки та невідомі з’єднання.
- Встановлюється TECH ONE, а відповідної проводки немає.
Помилки тиску, температури чи форсунок не завжди спричинені проводкою. До заміни перевіряють живлення, масу, контакти та сам компонент.
Монтаж і документація
У розділі «Файли» прикріплено офіційну PDF-схему TECH ONE. Монтаж виконується зі знеструмленими колами та з перевіркою запобіжників за схемою конкретного блока. Джгут закріплюють подалі від випускного колектора, рухомих деталей і гострих крайок; місця з’єднань надійно ізолюють.
Після встановлення перевіряють послідовність каналів форсунок, показання температури й тиску, перехід на газ та роботу двигуна під навантаженням. Підключений діагностичний інтерфейс у схемі TECH ONE може робити перемикач неактивним — це потрібно враховувати під час перевірки.
Поширені запитання
Чи входить блок керування?
Ні, ця позиція — лише проводка. Для комплекту електроніки обирайте відповідний набір TECH ONE.
Чи підходить до DUO або TECH 204?
Ні, це різні джгути з роз’ємами 24, 32 і 48 контактів відповідно.
Як перевірити свій варіант?
Надішліть GazMax фото етикетки блока, основного роз’єму та штекерів MAP і перемикача. Допоможемо звірити виконання перед відправленням.
