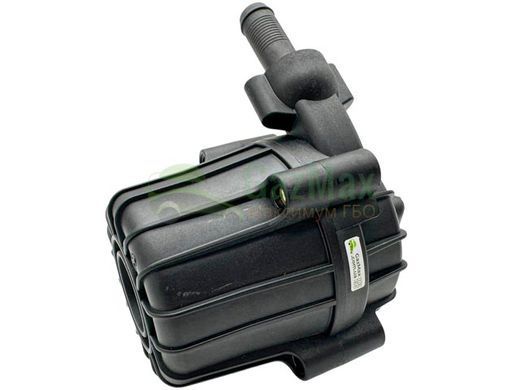

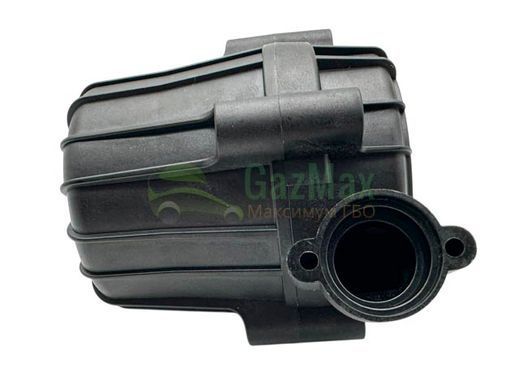

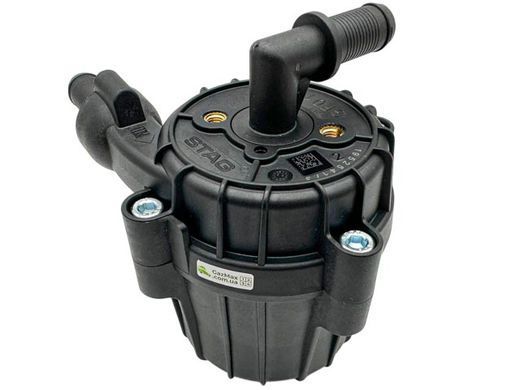

Фільтр тонкого очищення з відстійником AC STAG GF01 12/16–12 мм WGM1010AH-

AC STAG GF01 WGM1010AH- — оригінальний фільтр парової фази LPG і CNG зі змінним скловолоконним картриджем та відстійником. Має один вхід зі змінними штуцерами Ø12 або Ø16 мм та один вихід Ø12 мм. Встановлюється між редуктором і газовими форсунками для очищення газу від твердих, маслянистих та рідких забруднень.

Опис товару

Фільтр тонкого очищення AC STAG GF01 WGM1010AH- призначений для очищення газу у паровій фазі після редуктора та перед газовими форсунками. Використовується у системах послідовного впорскування LPG, а за відповідною конфігурацією обладнання — також у системах CNG.

Після випаровування пропан-бутану у газі можуть залишатися тверді частинки, продукти корозії, парафінисті та маслянисті домішки. Потрапляючи до форсунок, вони забруднюють внутрішні канали, сідла та рухомі елементи, через що форсунки можуть працювати повільніше або нерівномірно.

GF01 поєднує змінний фільтрувальний картридж і нижній відстійник. Скловолоконний елемент затримує дрібні тверді забруднення, а конструкція відстійника допомагає відокремлювати важчі маслянисті та рідкі домішки. Заводський картридж забезпечує фільтрацію твердих частинок розміром до 10 мкм.

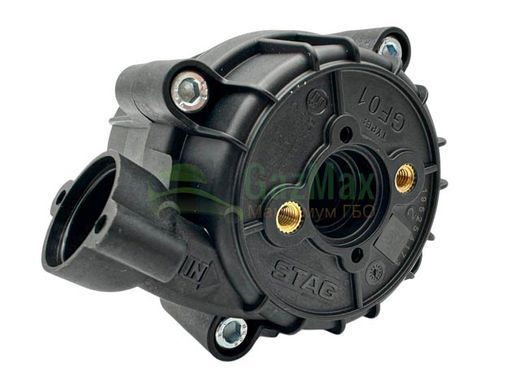

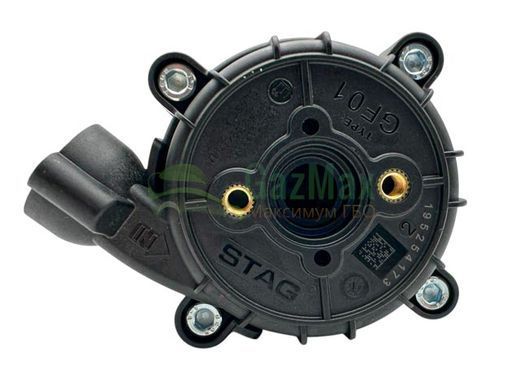

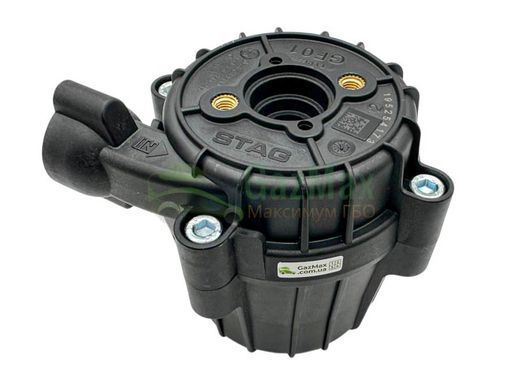

Фільтр має розбірний корпус. Для заміни картриджа достатньо зняти нижню частину, яка кріпиться чотирма гвинтами. За правильного монтажу газові шланги не потрібно знімати під час кожного планового обслуговування фільтра.

Для яких систем підходить

Фільтр AC STAG GF01 не прив’язаний до конкретного блока керування або марки газових форсунок. Основними умовами сумісності є тип палива, місце встановлення, діаметр газових шлангів і достатній простір у моторному відсіку.

Пряма сумісність

• системи послідовного впорскування LPG 4 покоління;
• газові системи зі шлангом від редуктора Ø12 мм;
• газові системи зі шлангом від редуктора Ø16 мм;
• системи з одним вихідним шлангом до форсунок Ø12 мм;
• комплекти ГБО STAG, AC та інших виробників із відповідними діаметрами шлангів;
• системи CNG із відповідними робочими параметрами та з’єднаннями.

Потрібно перевіряти окремо

• системи, де потрібен фільтр із двома виходами на дві рампи форсунок;
• газові шланги з внутрішнім діаметром, відмінним від 12 або 16 мм;
• системи з металевими різьбовими магістралями замість гумових газових шлангів;
• моторні відсіки, де недостатньо місця для корпуса розміром приблизно 85×85×78 мм;
• установки, у яких напрямок потоку газу не відповідає розташуванню входу та виходу фільтра.

Сумісні картриджі Valtek

Для обслуговування корпуса STAG GF01 можна використовувати не лише оригінальні картриджі AC STAG, а й сумісні змінні елементи формату Valtek Type 97 / STAG GF01.

Картриджі такого формату можуть виготовлятися зі скловолокна або поліестеру із захисною сіткою. Скловолоконний елемент забезпечує більш тонке очищення та краще підходить для захисту точних газових форсунок від дрібних частинок і маслянистих домішок.

Переваги конструкції GF01

• Фільтрація до 10 мкм — заводський картридж затримує дрібні тверді забруднення.
• Вбудований відстійник — допомагає відокремлювати маслянисті та рідкі домішки.
• Змінний картридж — не потрібно щоразу замінювати весь корпус фільтра.
• Обслуговування без зняття шлангів — нижня частина кріпиться чотирма гвинтами.
• Два варіанти входу — можна встановити штуцер Ø12 або Ø16 мм.
• Сумісність із картриджами Valtek — підходять вставки формату Valtek Type 97 / GF01.
• Міцний корпус — виготовлений із поліамідно-скловолоконного композиту.

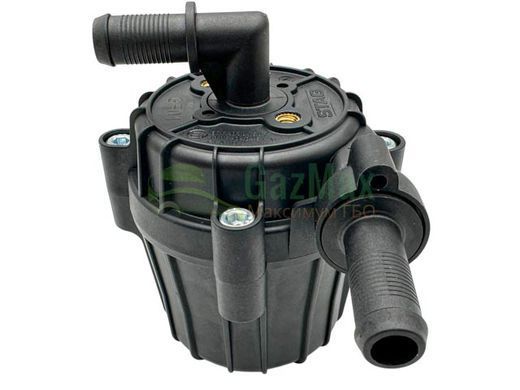

• Гнучке розташування — конструкція підтримує сумісні прямі штуцери та кутові коліна.
• Оригінальний виріб AC S.A. — заводський артикул WGM1010AH-.

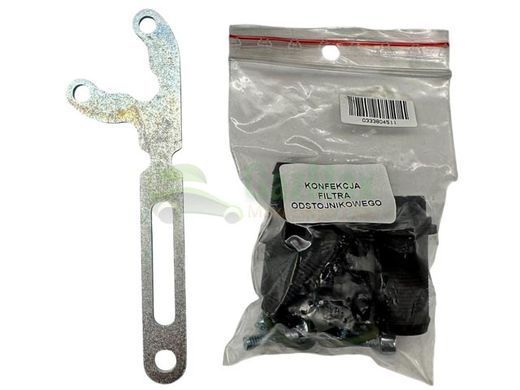

Що входить до комплекту

• корпус фільтра AC STAG GF01 із відстійником;
• змінний скловолоконний фільтрувальний картридж;
• вхідний штуцер Ø12 мм;
• вхідний штуцер Ø16 мм;
• вихідний штуцер Ø12 мм;
• ущільнювальні елементи;
• кріпильні елементи корпуса — відповідно до заводської комплектації.

Зовнішній вигляд штуцерів і склад дрібних монтажних елементів можуть залежати від партії. Перед встановленням звірте фактичну комплектацію з фотографіями товару.

Коли потрібно замінити картридж

• під час планового технічного обслуговування системи ГБО;
• якщо картридж потемнів або просочився маслянистими відкладеннями;
• якщо у відстійнику накопичилась значна кількість рідких забруднень;
• при падінні тиску газу під навантаженням;
• якщо автомобіль втрачає потужність під час роботи на газі;
• при нестабільній роботі двигуна або збільшенні паливних корекцій;
• після заправки неякісним або сильно забрудненим газом;
• після ремонту редуктора або газових форсунок.

Періодичність заміни залежить від якості газу, пробігу автомобіля, стану редуктора та рекомендацій установника. Сильно забруднений картридж створює додатковий опір потоку газу та може спричиняти просідання тиску перед форсунками.

Поради з монтажу

• Встановлюйте фільтр у магістралі парової фази після редуктора та перед форсунками.
• Дотримуйтесь напрямку руху газу, зазначеного на корпусі фільтра.
• За можливості розташовуйте корпус вертикально, відстійником донизу.
• Залиште достатньо місця для відкручування чотирьох гвинтів і заміни картриджа.
• Не встановлюйте корпус впритул до випускного колектора або інших гарячих деталей.
• Не допускайте перегинів і натягу газових шлангів.
• Використовуйте газові шланги та хомути відповідного діаметра.
• Перед розбиранням перекрийте подачу газу та скиньте залишковий тиск у магістралі.
• Під час заміни картриджа очищайте відстійник від маслянистих відкладень.
• Перевіряйте стан ущільнювального кільця та не встановлюйте пошкоджене ущільнення повторно.
• Після монтажу або обслуговування обов’язково перевірте всі з’єднання на герметичність.

Технічні характеристики

Чому варто замовити в GazMax

• Допомагаємо правильно підібрати вхідний штуцер Ø12 або Ø16 мм.
• Перевіряємо відповідність фільтра діаметрам газових шлангів.
• Можна одразу замовити запасний картридж STAG GF01 або сумісний Valtek Type 97.
• Допомагаємо відрізнити версію з одним виходом від GF01 із двома виходами.
• Можна додатково замовити газові шланги, хомути та інші елементи для монтажу.
• Відправляємо фільтри та комплектуючі ГБО по Україні зі складу GazMax.

Поширені запитання

Для підбору та обслуговування: фільтри рідкої фази ГБО; фільтри парової фази ГБО.
